يتطلب التصنيع الدقيق الحديث بشكل متزايد آلات قادرة على إكمال عمليات تصنيع متعددة دون إعادة تحديد موضع قطع العمل بشكل متكرر. تعالج المخرطة السويسرية ذات 6 محاور هذا المتطلب من خلال دمج التحكم المتقدم في الحركة مع الاستقرار الهيكلي لتكنولوجيا التصنيع من النوع السويسري.

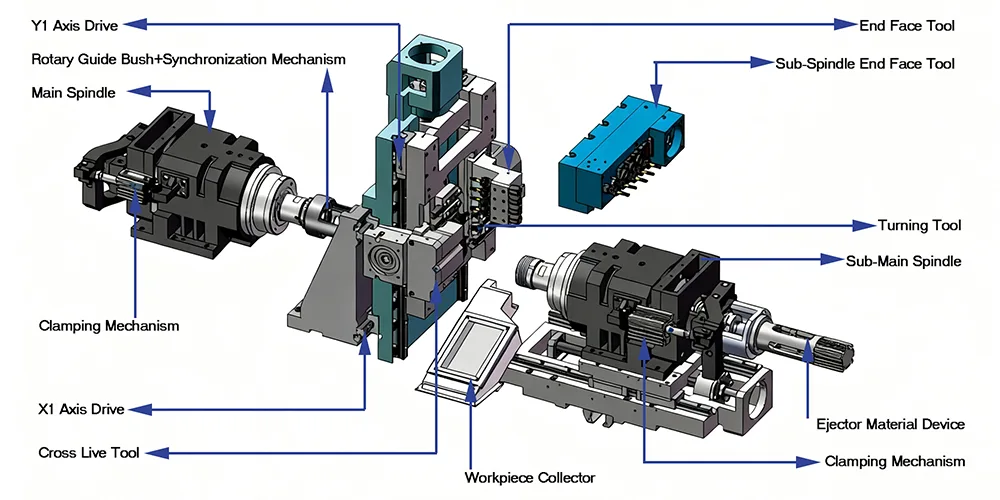

تستخدم الماكينة تصميم غراب الرأس المنزلق مع دعم جلبة التوجيه، مما يسمح لقطعة العمل بالبقاء ثابتة بشكل ثابت أثناء القطع. يكون هذا التكوين فعالاً بشكل خاص عند معالجة الأجزاء الطويلة والرفيعة التي تكون عادةً عرضة للاهتزاز أو الانحناء في أنظمة الخراطة التقليدية.
بالمقارنة مع الآلات السويسرية ذات المحاور المنخفضة، يعمل التكوين سداسي المحاور على توسيع مرونة المعالجة. يسمح التحكم الإضافي في الحركة بإجراء عمليات متزامنة مثل الحفر المتقاطع، والطحن بالفتحة، والتدوير الكفافي، وتشكيل الخيط في تسلسل منسق. تعمل هذه القدرة الموسعة على تقليل وقت الدورة بشكل كبير مع تحسين كفاءة الإنتاج بشكل عام.

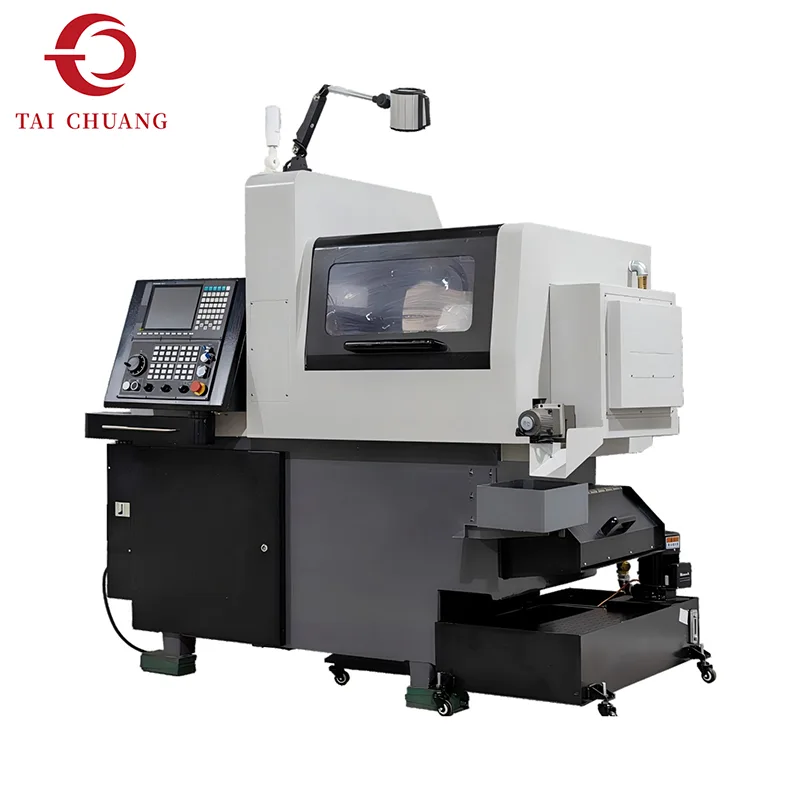

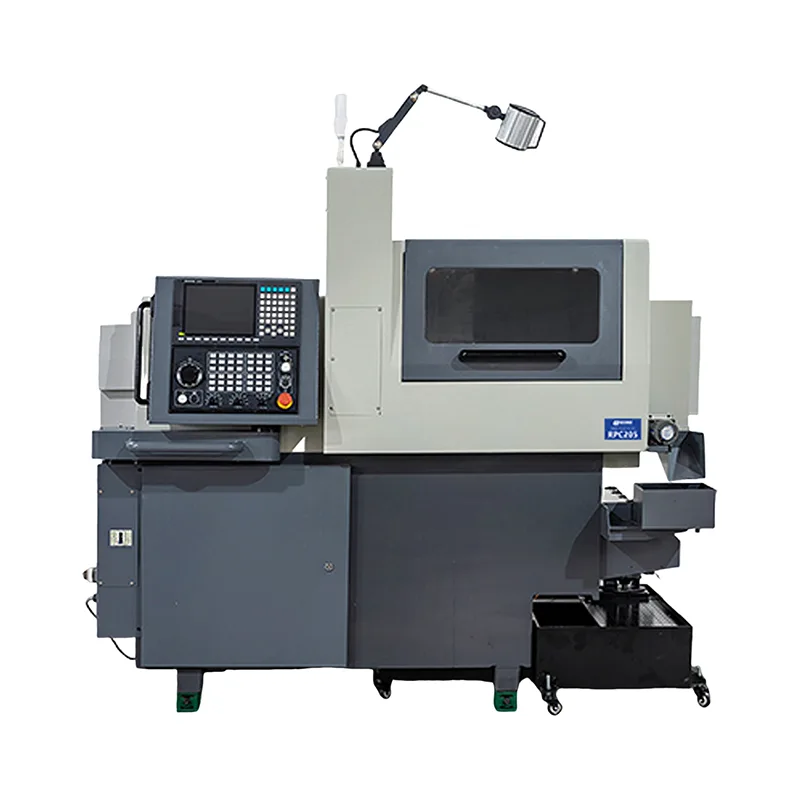

توفر شركة TAICHUANG هذه المخرطة من النوع السويسري للمصنعين الذين يبحثون عن أنظمة تصنيع متكاملة للغاية قادرة على دعم إنتاج الأجزاء الدقيقة المطلوبة.
| غرض | آر بي سي-126 | آر بي سي-126أ | آر بي سي-126ب | |
| السفر وقطر الثقب | أقصى سرعة عمل للمغزل الرئيسي/الفرعي (دورة في الدقيقة) | 8000/8000 | 8000/8000 | 8000/8000 |
| أقصى قطر دوار للمغزل الرئيسي/الفرعي (مم) | Φ12/Φ12 | Φ12/Φ12 | Φ12/Φ12 | |
| الحد الأدنى لعدد القسم | الفهرسة المستمرة | الفهرسة المستمرة | الفهرسة المستمرة | |
| قطر ثقب المغزل الرئيسي/الفرعي (مم) | Φ13/Φ13 | Φ13/Φ13 | Φ13/Φ13 | |
| المغزل الرئيسي | مواصفات أداة الخراطة OD وكميتها | |||
| كمية أداة تحول OD (قطعة) | 5 أداة تحول | 5 أداة تحول | 12 أداة تحول | |
| حجم أداة الخراطة OD (مم) | 12×12 | 12×12 | 12×12 | |
| كمية أداة الوجه الثابتة (قطعة) | 4 × Φ20 ثقب دائري (ER11) | 2 × Φ20 ثقب دائري (ER11) | / | |
| أقصى قطر الحفر (مم) | Φ9 | Φ9 | / | |
| أقصى قطر التنصت (مم) | م8 | م8 | / | |
| كمية الأداة التي تعمل بالطاقة في نهاية الوجه (جهاز كمبيوتر شخصى) | / | إي آر 11 × 3 | / | |
| أقصى قطر الحفر (مم) | / | Φ5 | / | |
| أقصى قطر التنصت (مم) | / | م4 | / | |
| السرعة القصوى (دورة في الدقيقة) | / | 5000 | / | |
| كمية الأداة التي تعتمد على الطاقة (المباشرة) (قطعة) | ER11×2 أضف ER16×2 | ER11×2 أضف ER16×2 | / | |
| أقصى قطر الحفر (مم) | Φ9 | Φ9 | / | |
| أقصى قطر التنصت (مم) | م8 | م8 | / | |
| السرعة القصوى (دورة في الدقيقة) | 5000 | 5000 | / | |
| الحد الأقصى لقطر طحن شفرة المنشار (الوجه المتقاطع) (مم) | Φ32/Φ68 | Φ32/Φ68 | / | |
| وضع جلبة التوجيه/وضع البطانة غير الدليلية | ||||
| المغزل الفرعي | كمية الأداة التي تعمل بالطاقة في نهاية الوجه (جهاز كمبيوتر شخصى) | 3 × Φ20ثقب دائري (ER11) | 3 × Φ20ثقب دائري (ER11) | 3 × Φ20ثقب دائري (ER11) |
| أقصى قطر الحفر (مم) | Φ9 | Φ9 | Φ9 | |
| أقصى قطر التنصت (مم) | م8 | م8 | م8 | |
| كمية الأداة التي تعمل بالطاقة في نهاية الوجه (جهاز كمبيوتر شخصى) | إي آر 11 × 3 | إي آر 11 × 3 | إي آر 11 × 3 | |
| أقصى قطر الحفر (مم) | Φ9 | Φ9 | Φ9 | |
| أقصى قطر التنصت (مم) | م8 | م8 | م8 | |
| السرعة القصوى (دورة في الدقيقة) | 6500 | 6500 | 6500 | |
| كمية الأداة التي تعتمد على الطاقة (المباشرة) (قطعة) | إي آر 11 × 3 | إي آر 11 × 3 | إي آر 11 × 3 | |
| أقصى قطر الحفر (مم) | Φ9 | Φ9 | Φ9 | |
| أقصى قطر التنصت (مم) | م8 | م8 | م8 | |
| السرعة القصوى (دورة في الدقيقة) | 6500 | 6500 | 6500 | |
| معلمات أخرى | معلمات أخرى | |||
| محرك المغزل الرئيسي/الفرعي (كيلوواط) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| محرك أداة يعمل بالطاقة المتقاطعة للمغزل الرئيسي (كيلوواط) | 1 | 1 | / | |
| محرك أداة يعمل بالطاقة لنهاية المغزل الرئيسي (kw) | / | / | ||
| 0.4 | ||||
| محرك الأدوات المتقاطع ذو المغزل الفرعي (كيلوواط) | 1 | 1 | 1 | |
| المحركات المؤازرة (X1، Z1، Y1، X2، Z2) (كيلوواط) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| محرك سيرفو (Y2) (كيلوواط) | 1 | 1 | 1 | |
| محرك مضخة التشحيم (كيلوواط) | 0.1 | 0.1 | 0.1 | |
| محرك مضخة التبريد (كيلوواط) | 0.35 | 0.35 | 0.35 | |
| سرعة التغذية السريعة (إعدادات المصنع) (م/دقيقة) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| سعة خزان سائل التبريد (لتر) | 200 | 200 | 200 | |
| سعة وحدة التشحيم (لتر) | 3 | 3 | 3 | |
| ارتفاع المركز (مم) | 1050 | 1050 | 1050 | |
| الأبعاد (الطول × العرض × الارتفاع) (مم) (أبعاد العبوة تضيف 200) | 2310×1880×1800 | 2310×1880×1800 | 2310×1880×1800 | |
| وزن الماكينة (كجم) | 2500 | 2500 | 2500 | |
| قوة الآلة (كيلوواط) | 13 | 13.5 | 12 | |
يتيح الهيكل ذو المحاور الستة مسارات حركة أكثر تعقيدًا للأداة، مما يسمح باستراتيجيات تصنيع متقدمة لأشكال هندسية معقدة للمكونات.
يمكن إجراء عمليات الخراطة والطحن والحفر واللولبة في دورة معالجة واحدة مستمرة.
تعمل جلبة التوجيه على تثبيت قطعة العمل بالقرب من منطقة القطع، مما يقلل الاهتزاز ويحسن دقة المعالجة.
تم تصميم المخارط السويسرية ذات 6 محاور لإنتاج مكونات دقيقة صغيرة بكفاءة ضمن مساحة آلة صغيرة نسبيًا.
تسمح المعالجة متعددة المحاور بإكمال العديد من العمليات دون نقل الأجزاء بين الآلات.
يمكن تشكيل ميزات المكونات المعقدة من خلال حركة المحور المنسقة.
تساعد ظروف القطع المستقرة في الحفاظ على متطلبات التسامح الصارمة عبر فترات الإنتاج الطويلة.
إن الجمع بين عمليات متعددة في دورة تصنيع واحدة يدعم إنتاجية أسرع في تصنيع المكونات الدقيقة.

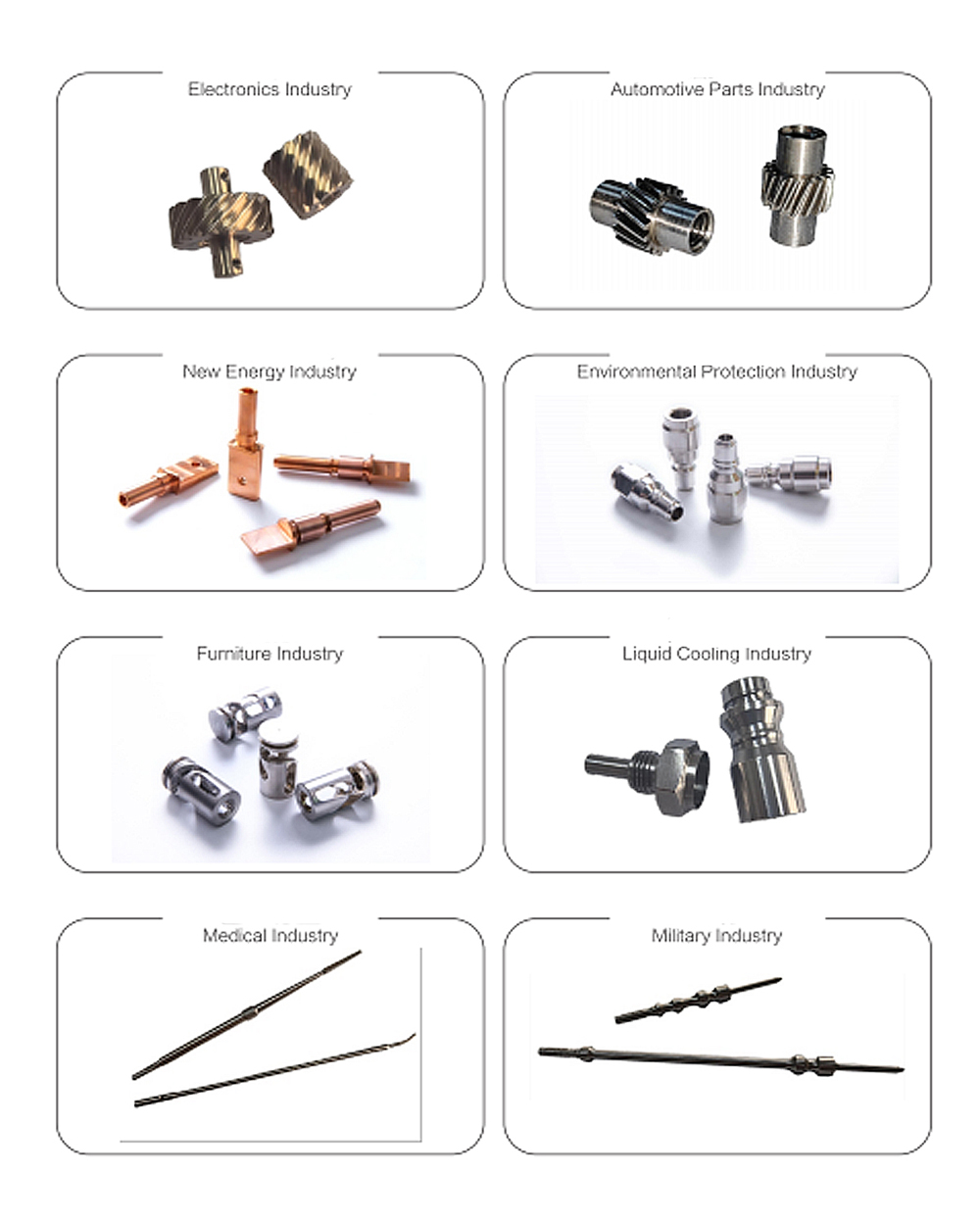

يتم استخدام المخرطة السويسرية ذات 6 محاور على نطاق واسع في الصناعات التي تتطلب تصنيعًا دقيقًا للمكونات الصغيرة المعقدة.
تشمل التطبيقات الشائعة ما يلي:
مكونات الزرعات الطبية
موصلات إلكترونية دقيقة

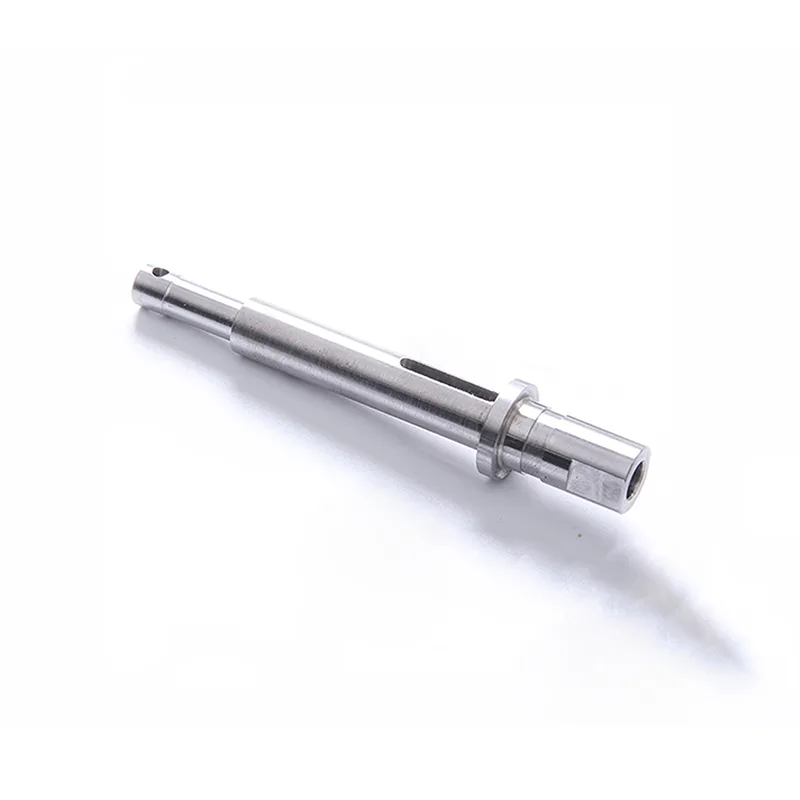

مهاوي ودبابيس مصغرة
قطع غيار السيارات عالية الدقة
مكونات الأجهزة الفضائية
الساعة والأجزاء الميكانيكية الدقيقة
غالبًا ما يعتمد المصنعون الذين ينتجون مكونات دقيقة عالية القيمة على تكنولوجيا التصنيع السويسرية لضمان استقرارها ودقتها.
توفر TAICHUANG مجموعة من حلول المعدات الصناعية للصناعات التحويلية العالمية. تركز أنظمة المخارط من النوع السويسري التي توفرها شركة TAICHUANG على دعم متطلبات المعالجة الدقيقة في مختلف القطاعات.
تشمل المزايا الرئيسية ما يلي:
توريد المعدات المهنية للتصنيع الدقيق
حلول مناسبة لتطبيقات تصنيع الأجزاء الصغيرة
المعدات التي تدعم الإنتاج عالي الدقة
تجربة تطبيق الصناعة العالمية
تهدف TAICHUANG إلى مساعدة الشركات المصنعة على تحسين قدرة التصنيع من خلال حلول المعدات الصناعية الموثوقة.
ما هي ميزة المخرطة السويسرية ذات 6 محاور مقارنة بآلات ذات محاور أقل؟
يوفر النظام سداسي المحاور قدرة إضافية على تحريك الأداة، مما يسمح بإجراء عمليات تصنيع أكثر تعقيدًا في دورة واحدة.
ما هو نوع الأجزاء التي يتم إنتاجها عادةً في المخارط من النوع السويسري؟
تُستخدم المخارط من النوع السويسري بشكل شائع للمكونات الصغيرة الدقيقة مثل المسامير والموصلات والأعمدة والمثبتات المصغرة.
ما أهمية جلبة التوجيه في الآلات السويسرية؟
تدعم جلبة التوجيه قطعة الشغل بالقرب من أداة القطع، مما يساعد على الحفاظ على الصلابة عند معالجة الأجزاء الرفيعة.
هل يمكن للآلة دعم الإنتاج المستمر؟
نعم. تُستخدم المخارط من النوع السويسري بشكل شائع في التصنيع الدقيق بكميات كبيرة حيث يتطلب أداء تشغيل مستقر.
ما هي الصناعات التي تستفيد أكثر من الآلات السويسرية؟
تستخدم صناعات مثل الأجهزة الطبية، والإلكترونيات، وأجهزة الطيران، وقطع الغيار الدقيقة للسيارات، في كثير من الأحيان تكنولوجيا التصنيع السويسرية.
