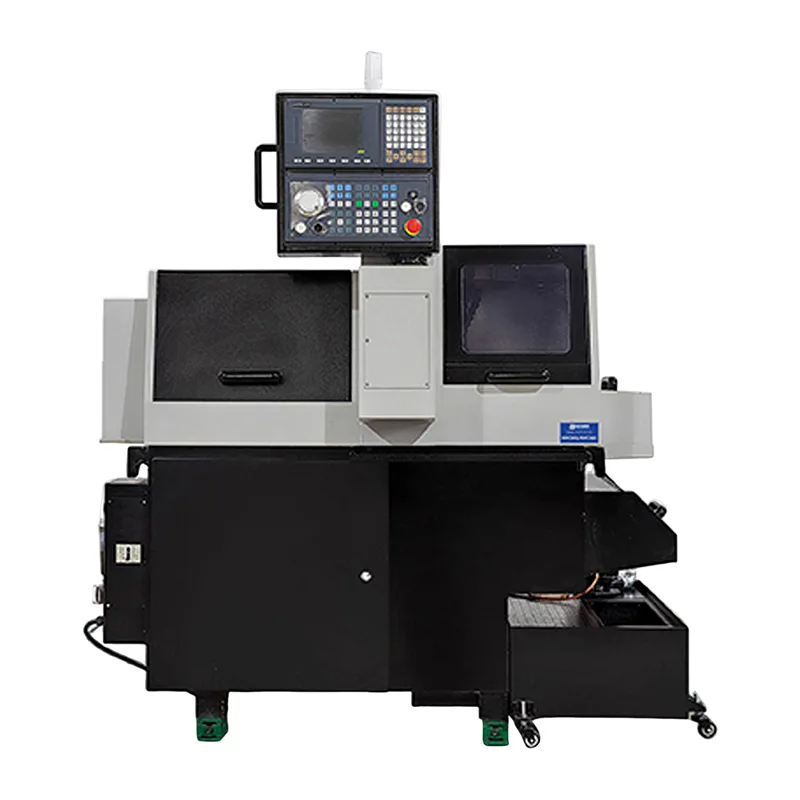

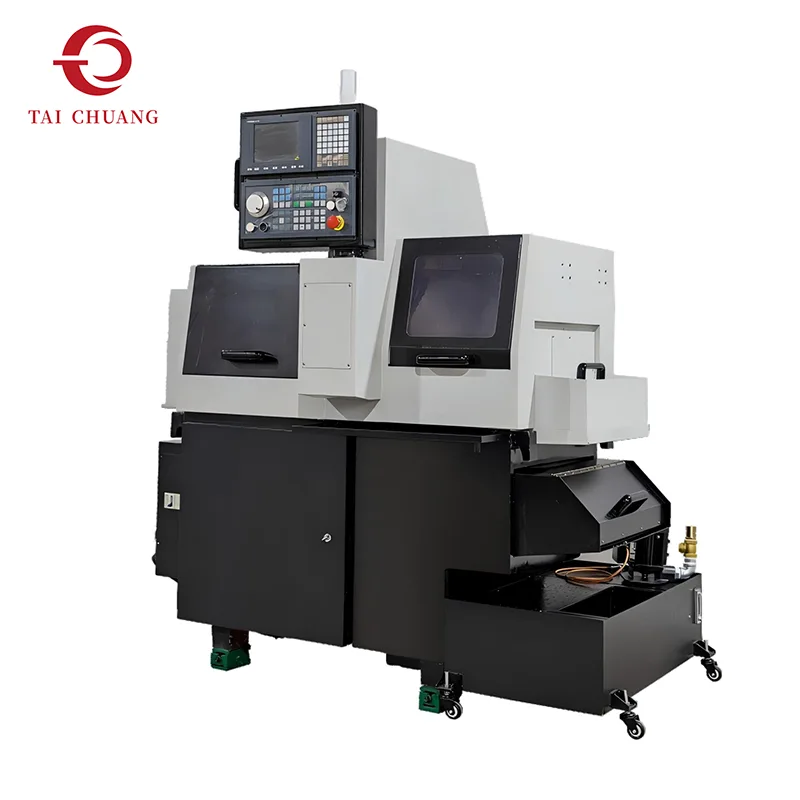

يتطلب التحويل الدقيق للمكونات ذات القطر الصغير دعمًا ماديًا ثابتًا وتحديد موضع الأداة بدقة. تم تصميم المخرطة السويسرية ذات 3 محاور لتوفير حل عملي وفعال للشركات المصنعة التي تنتج أجزاء أسطوانية دقيقة في بيئات الإنتاج المستمر.
على عكس أنظمة التصنيع متعددة المحاور الأكثر تعقيدًا، يركز هذا التكوين على عمليات الخراطة الأساسية المدعومة بتقنية غراب الرأس المنزلق من النوع السويسري. يحافظ نظام جلبة التوجيه على دعم قطعة العمل بقوة بالقرب من منطقة القطع، مما يقلل من الاهتزاز ويساعد في الحفاظ على استقرار المعالجة حتى عند معالجة المكونات الطويلة والرفيعة.
يوفر هيكل التحكم ثلاثي المحاور تنسيقًا موثوقًا للحركة لعمليات الخراطة القياسية بما في ذلك الوجه، والخراطة الخارجية، والحز، والحفر، والخيوط الأساسية. يتيح هذا التصميم للمصنعين تحقيق جودة تصنيع متسقة مع الحفاظ على هيكل آلة مباشر نسبيًا يسهل تشغيله وصيانته.
بسبب مزيجها المتوازن من الدقة والبساطة، غالبًا ما يتم اختيار المخرطة السويسرية ذات 3 محاور من قبل الشركات المصنعة التي تعطي الأولوية للإنتاج المستقر ونتائج المعالجة المتوقعة على متطلبات المعالجة المعقدة متعددة المحاور.
توفر TAICHUANG حل المخرطة من النوع السويسري لدعم الإنتاج الفعال للمكونات الدقيقة الصغيرة عبر مجموعة واسعة من القطاعات الصناعية.
| غرض | آر بي سي-263 | آر بي سي-263أ | آر بي سي-263ب | |
| السفر وقطر الثقب | أقصى سرعة عمل للمغزل الرئيسي/الفرعي (دورة في الدقيقة) | 8000/* | 8000/* | 8000/* |
| أقصى قطر دوار للمغزل الرئيسي/الفرعي (مم) | Φ20/* | Φ20/* | Φ20/* | |
| الحد الأدنى لعدد القسم | الفهرسة المستمرة | الفهرسة المستمرة | الفهرسة المستمرة | |
| قطر ثقب المغزل الرئيسي/الفرعي (مم) | Φ22/* | Φ22/* | Φ22/* | |
| المغزل الرئيسي | مواصفات أداة الخراطة OD وكميتها | |||
| كمية أداة تحول OD (قطعة) | 5 أداة تحول | 5 أداة تحول | 12 أداة تحول | |
| حجم أداة الخراطة OD (مم) | 12×12 | 12×12 | 12×12 | |
| كمية أداة الوجه الثابتة (قطعة) | 4 × Φ20 ثقب دائري (ER11) | 2 × Φ20 ثقب دائري (ER11) | / | |
| أقصى قطر الحفر (مم) | Φ9 | Φ9 | / | |
| أقصى قطر التنصت (مم) | م8 | م8 | / | |
| كمية الأداة التي تعمل بالطاقة في نهاية الوجه (جهاز كمبيوتر شخصى) | / | إي آر 11 × 3 | / | |
| أقصى قطر الحفر (مم) | / | Φ5 | / | |
| أقصى قطر التنصت (مم) | / | م4 | / | |
| السرعة القصوى (دورة في الدقيقة) | / | 5000 | / | |
| كمية الأداة التي تعتمد على الطاقة (المباشرة) (قطعة) | ER11×2 أضف ER16×2 | ER11×2 أضف ER16×2 | / | |
| أقصى قطر الحفر (مم) | Φ9 | Φ9 | / | |
| أقصى قطر التنصت (مم) | م8 | م8 | / | |
| السرعة القصوى (دورة في الدقيقة) | 5000 | 5000 | / | |
| الحد الأقصى لقطر طحن شفرة المنشار (الوجه المتقاطع) (مم) | Φ32/Φ68 | Φ32/Φ68 | / | |
| وضع جلبة التوجيه/وضع البطانة غير الدليلية | ||||
| المغزل الفرعي | كمية الأداة التي تعمل بالطاقة في نهاية الوجه (جهاز كمبيوتر شخصى) | / | / | / |
| أقصى قطر الحفر (مم) | / | / | / | |
| أقصى قطر التنصت (مم) | / | / | / | |
| كمية الأداة التي تعمل بالطاقة في نهاية الوجه (جهاز كمبيوتر شخصى) | / | / | / | |
| أقصى قطر الحفر (مم) | / | / | / | |
| أقصى قطر التنصت (مم) | / | / | / | |
| السرعة القصوى (دورة في الدقيقة) | / | / | / | |
| كمية الأداة التي تعتمد على الطاقة (المباشرة) (قطعة) | / | / | / | |
| أقصى قطر الحفر (مم) | / | / | / | |
| أقصى قطر التنصت (مم) | / | / | / | |
| السرعة القصوى (دورة في الدقيقة) | / | / | / | |
| معلمات أخرى | معلمات أخرى | |||
| محرك المغزل الرئيسي/الفرعي (كيلوواط) | 2.2/* | 2.2/* | 2.2/* | |
| محرك أداة يعمل بالطاقة المتقاطعة للمغزل الرئيسي (كيلوواط) | 1 | 1 | 1 | |
| محرك أداة يعمل بالطاقة لنهاية المغزل الرئيسي (kw) | / | / | ||
| 0.4 | ||||
| محرك الأدوات المتقاطع ذو المغزل الفرعي (كيلوواط) | / | / | / | |
| المحركات المؤازرة (X1، Z1، Y1، X2، Z2) (كيلوواط) | X1/Y1/Z1:1 | X1/Y1/Z1:1 | X1/Y1/Z1:1 | |
| محرك سيرفو (Y2) (كيلوواط) | / | / | / | |
| محرك مضخة التشحيم (كيلوواط) | 0.1 | 0.1 | 0.1 | |
| محرك مضخة التبريد (كيلوواط) | 0.35 | 0.35 | 0.35 | |
| سرعة التغذية السريعة (إعدادات المصنع) (م/دقيقة) | X1/Y1/Z1:25 | X1/Y1/Z1:25 | X1/Y1/Z1:25 | |
| سعة خزان سائل التبريد (لتر) | 130 | 130 | 130 | |
| سعة وحدة التشحيم (لتر) | 3 | 3 | 3 | |
| ارتفاع المركز (مم) | 1050 | 1050 | 1050 | |
| الأبعاد (الطول × العرض × الارتفاع) (مم) (أبعاد العبوة تضيف 200) | 1750×1080×1800 | 1750×1080×1800 | 1750×1080×1800 | |
| وزن الماكينة (كجم) | 1500 | 1500 | 1500 | |
| قوة الآلة (كيلوواط) | 7 | 7.5 | 6 | |

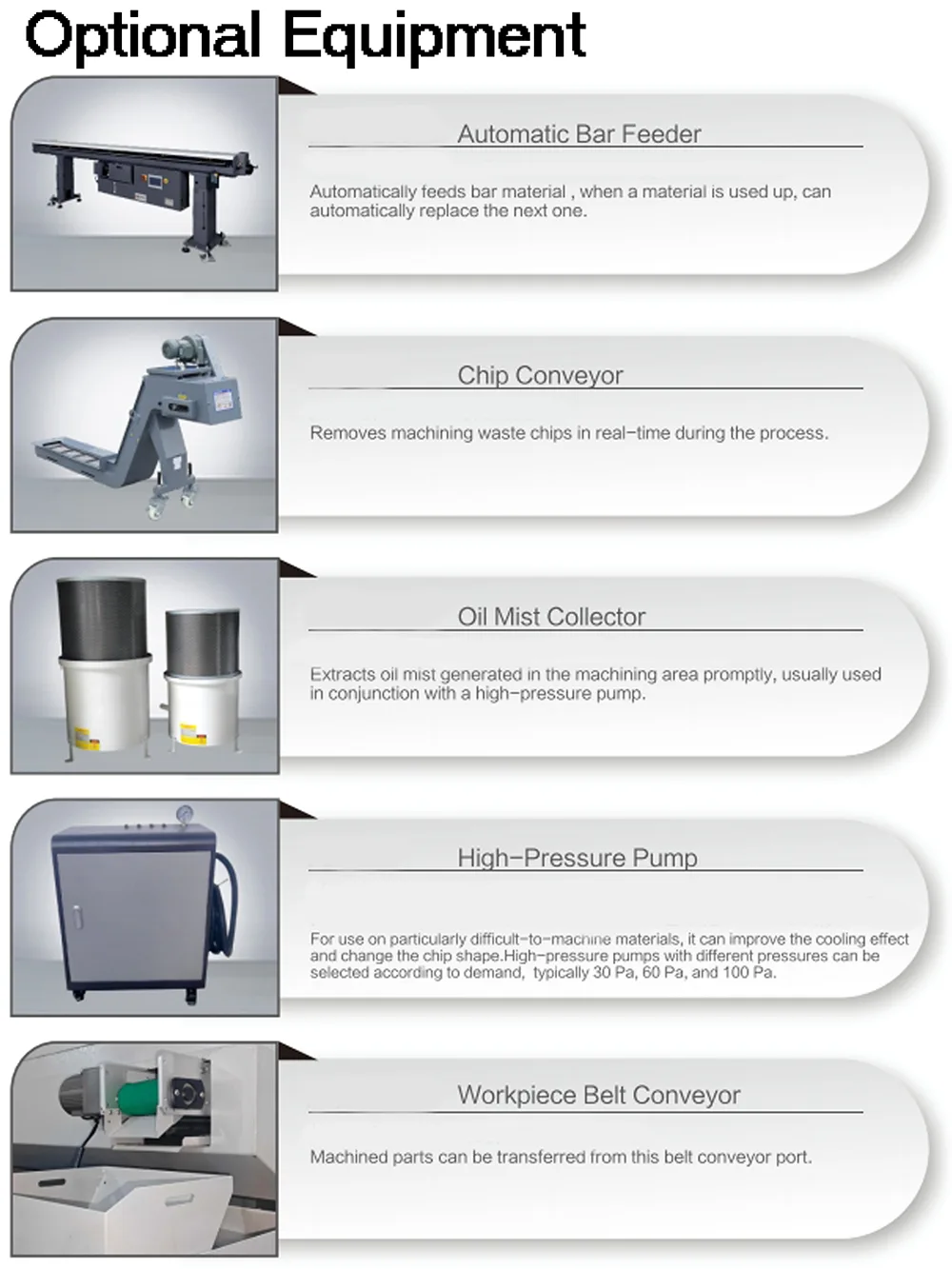

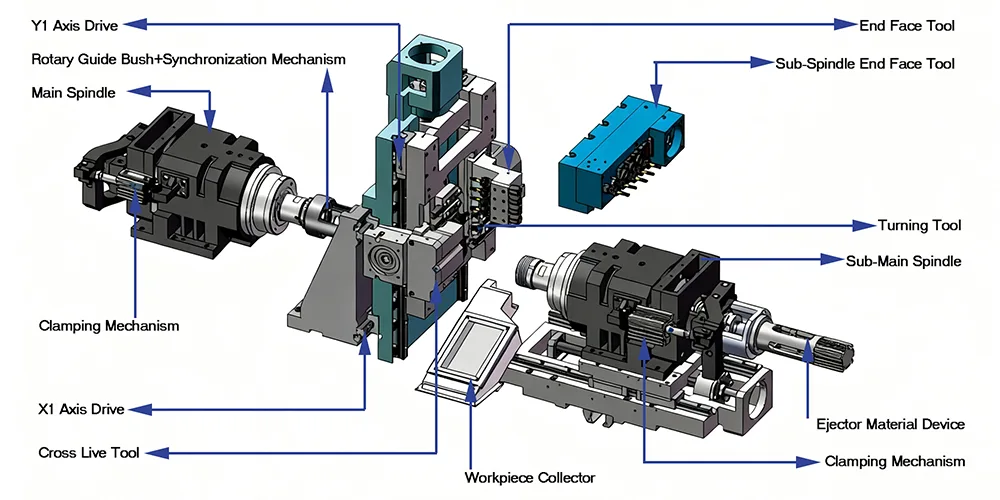

تستخدم تكنولوجيا التصنيع السويسرية تصميم غراب الرأس المتحرك الذي يغذي قطعة العمل من خلال جلبة توجيه أثناء القطع. يعمل هذا الترتيب على تحسين الصلابة بشكل كبير عند تصنيع الأجزاء الصغيرة والرفيعة.
تعمل الماكينة بحركة منسقة عبر ثلاثة محاور يتم التحكم فيها، مما يسمح بتحديد موضع الأداة بدقة لعمليات الخراطة والحفر القياسية.
بالمقارنة مع الآلات السويسرية ذات المحاور الأعلى، يحافظ التكوين ثلاثي المحاور على بنية ميكانيكية أبسط وبصمة أكثر إحكاما.

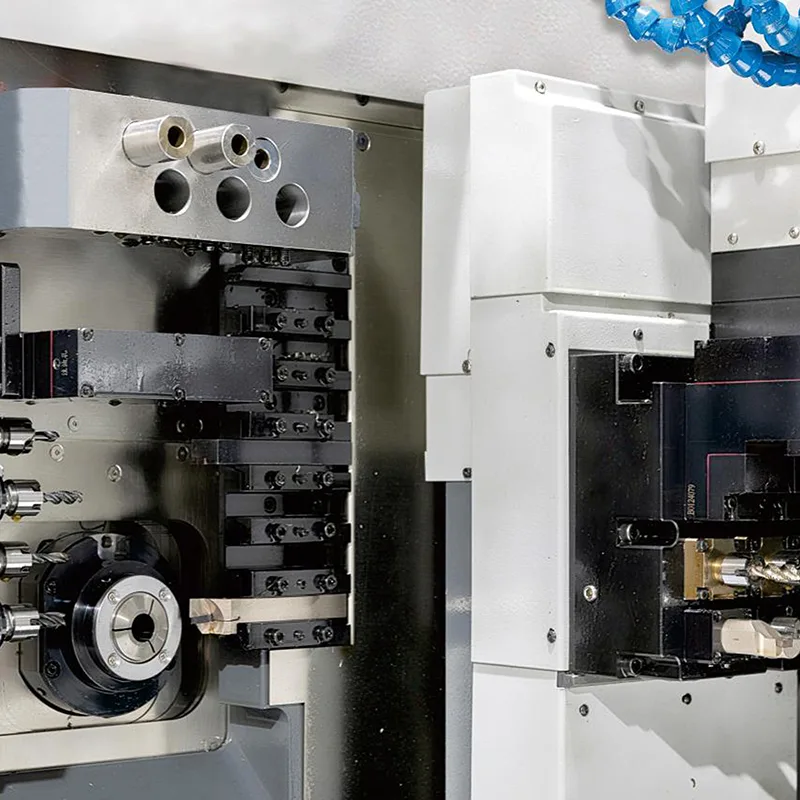

تدعم جلبة التوجيه قطعة الشغل بالقرب من أداة القطع، مما يساعد في الحفاظ على ظروف القطع المتسقة ودقة الأبعاد.
تم تحسين الماكينة من أجل التشغيل المستقر للأجزاء الأسطوانية الصغيرة التي تتطلب أبعادًا ثابتة.

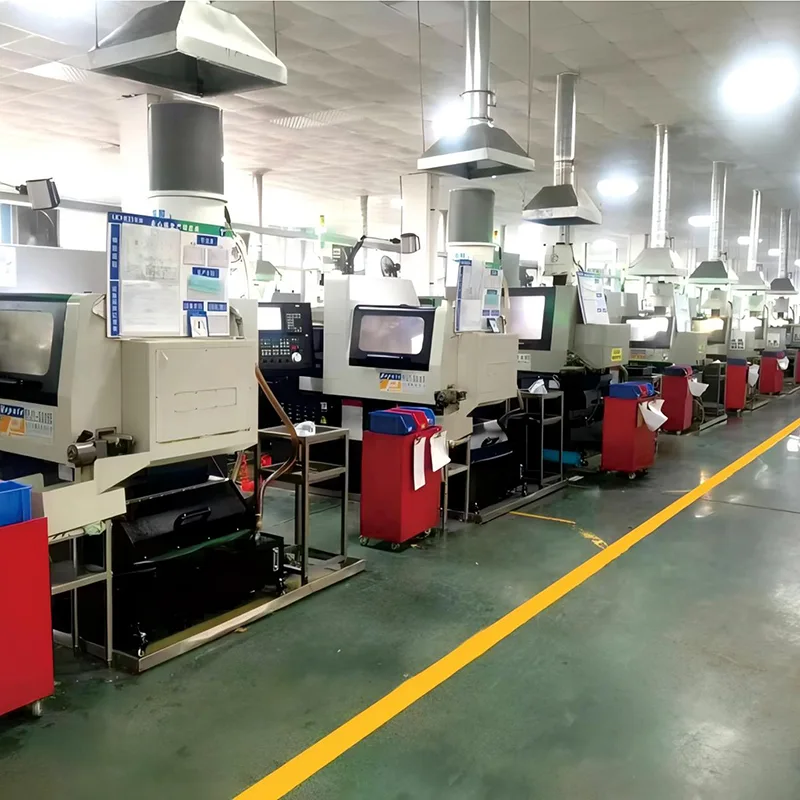

تُستخدم المخارط من النوع السويسري على نطاق واسع لعمليات الإنتاج الطويلة نظرًا لخصائص التشغيل المستقرة.
يساعد تكوين المحور المبسط على تقليل تعقيد البرمجة مقارنة بالأنظمة السويسرية ذات المحاور الأعلى.
بالنسبة للعديد من المكونات ذات الدقة القياسية، توفر المخرطة السويسرية ثلاثية المحاور قدرة تصنيع كافية مع الحفاظ على استثمار المعدات الخاضع للرقابة.

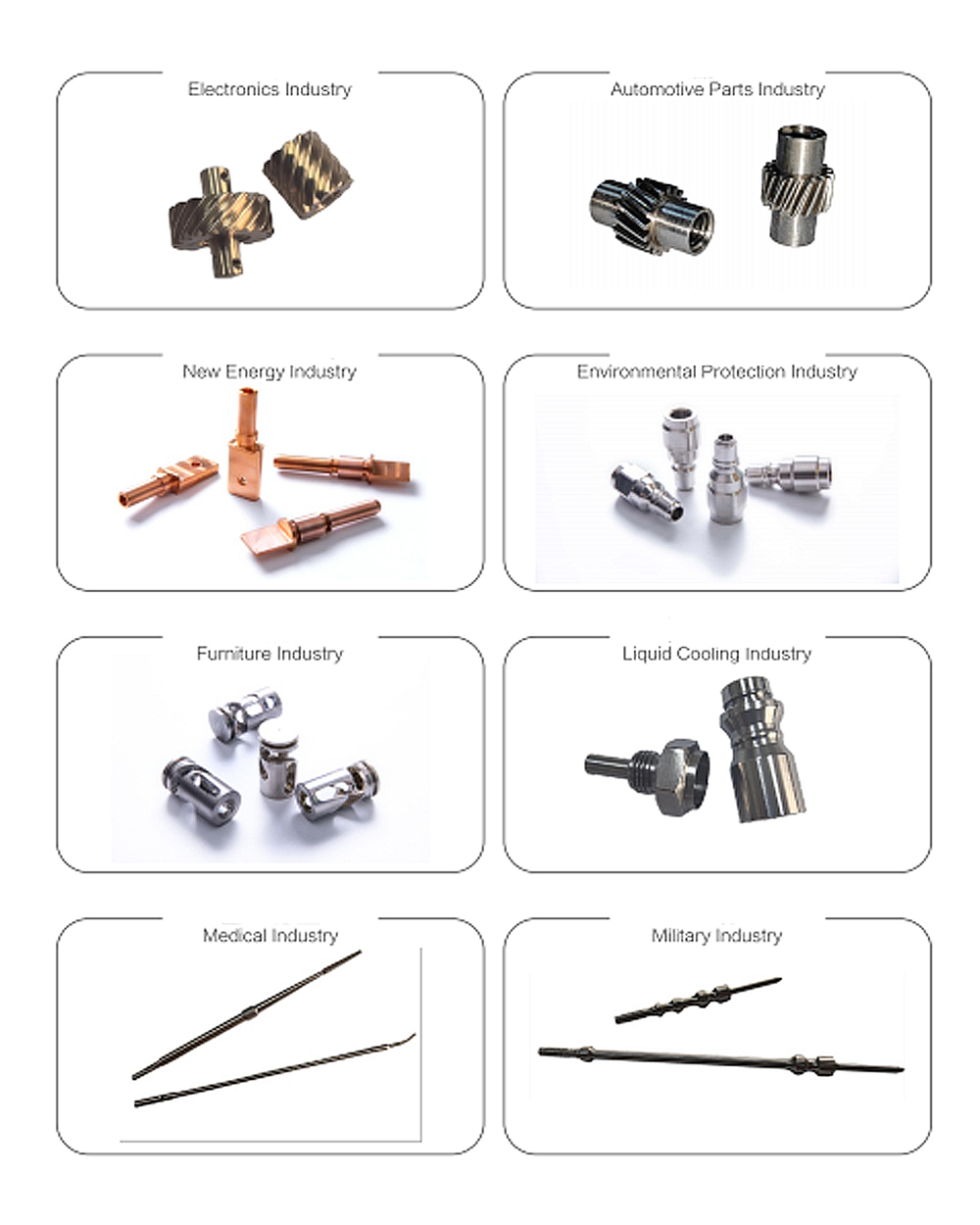

يتم استخدام المخرطة السويسرية ذات 3 محاور بشكل شائع لتصنيع الأجزاء الدقيقة الصغيرة التي تتطلب في المقام الأول عمليات الخراطة.
تشمل المكونات النموذجية ما يلي:
دبابيس الدقة
مهاوي صغيرة
أجزاء الموصل الإلكترونية
السحابات المصغرة
مكونات الأجهزة
الأجهزة الطبية أجزاء صغيرة
غالبًا ما تتطلب هذه الأجزاء دقة تصنيع ثابتة عبر دفعات الإنتاج الكبيرة.
تُستخدم تكنولوجيا التصنيع السويسرية على نطاق واسع في الصناعات التي تتطلب إنتاجًا ثابتًا لمكونات صغيرة عالية الدقة.
تشمل القطاعات المشتركة ما يلي:
تصنيع المعدات الطبية
الالكترونيات والموصلات
مكونات الدقة السيارات
أجهزة الفضاء
أجزاء الأتمتة الصناعية
يقدر المصنعون في هذه الصناعات الآلات السويسرية لقدرتها على الحفاظ على الدقة أثناء فترات الإنتاج الطويلة.
توفر TAICHUANG حلول المعدات الصناعية المصممة لدعم احتياجات التصنيع الدقيقة. يتم اختيار المخارط السويسرية ذات 3 محاور المقدمة من TAICHUANG من قبل الشركات المصنعة التي تبحث عن منصات تصنيع موثوقة لإنتاج الأجزاء الصغيرة.
توريد المعدات المهنية للصناعات الدقيقة
حلول التصنيع للمكونات ذات القطر الصغير
آلات مناسبة لإنتاج دفعة مستقرة
المعدات الصناعية التي تخدم أسواق التصنيع العالمية
تركز TAICHUANG على دعم عمليات التصنيع الدقيقة الفعالة والموثوقة من خلال حلول المعدات العملية.
ما هي المخرطة السويسرية ذات 3 محاور المستخدمة بشكل أساسي؟
يتم استخدام المخرطة السويسرية ثلاثية المحاور بشكل أساسي لتحويل الأجزاء الدقيقة الصغيرة التي تتطلب معالجة مستقرة ودقة أبعاد ثابتة.
كيف تختلف الآلات السويسرية عن الخراطة التقليدية؟
تستخدم الآلات السويسرية غراب رأس منزلق وجلبة توجيه لدعم قطعة العمل بالقرب من أداة القطع، مما يحسن الاستقرار عند معالجة الأجزاء الرفيعة.
هل المخرطة السويسرية ذات 3 محاور مناسبة للأجزاء المعقدة؟
هذا التكوين هو الأنسب للأجزاء التي تتطلب بشكل أساسي عمليات الدوران. قد تتطلب الأجزاء الأكثر تعقيدًا محاور إضافية.
ما هي المواد التي يمكن تشكيلها على هذا الجهاز؟
يمكن للمخارط من النوع السويسري معالجة مجموعة واسعة من المواد بما في ذلك الفولاذ المقاوم للصدأ والفولاذ الكربوني والنحاس والألومنيوم وسبائك التيتانيوم.
لماذا يختار المصنعون المخارط من النوع السويسري للأجزاء الصغيرة؟
توفر تكنولوجيا التصنيع السويسرية ثباتًا ودقة ممتازين عند إنتاج مكونات صغيرة بكميات كبيرة.
