غالبًا ما يتطلب تصنيع المكونات عالية الدقة معدات تصنيع قادرة على التعامل مع الأشكال الهندسية المعقدة مع الحفاظ على استقرار الأبعاد الممتاز. تعالج المخرطة السويسرية ذات 5 محاور هذه المتطلبات من خلال مزيج من بنية غراب الرأس المنزلق والتحكم المتقدم في الحركة متعدد المحاور.

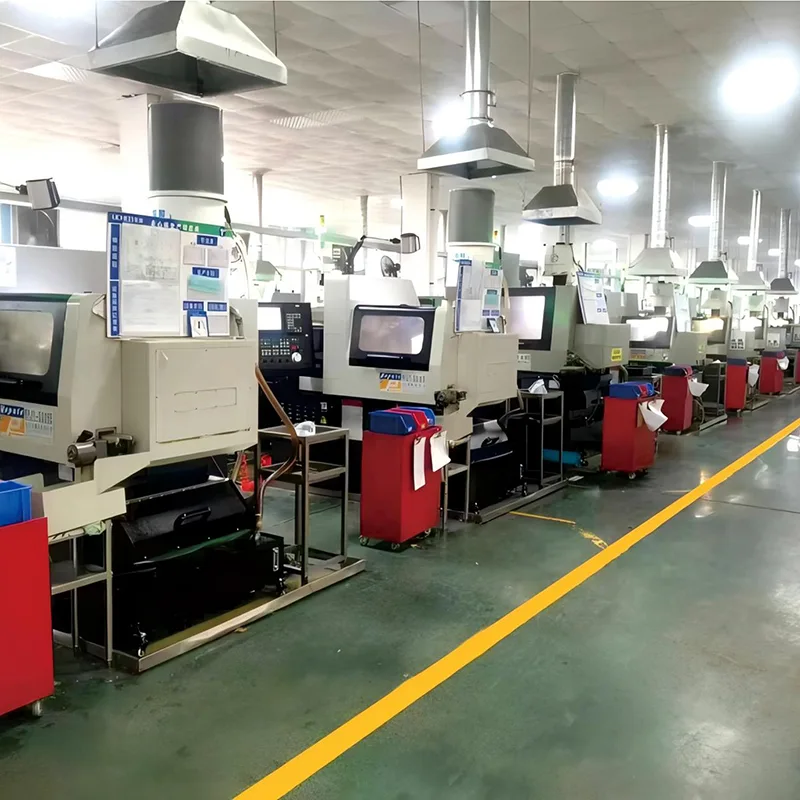

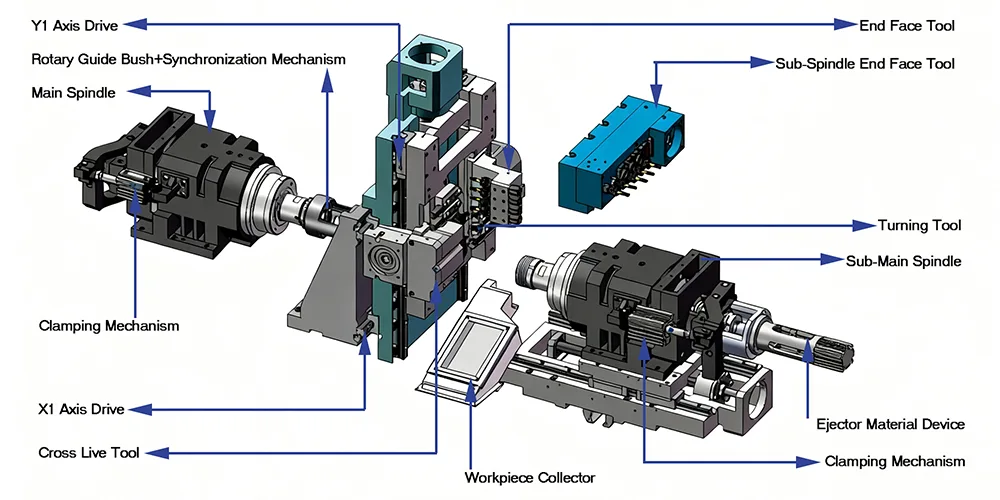

على عكس مراكز الخراطة التقليدية، تدعم المخارط من النوع السويسري قطعة العمل بالقرب من منطقة القطع باستخدام جلبة توجيه. يعمل هذا التصميم على تحسين الصلابة بشكل كبير أثناء المعالجة، خاصة عند معالجة الأجزاء الطويلة والرفيعة. ونتيجة لذلك، يتم تقليل الاهتزاز والانحراف، مما يسمح بدقة أعلى وتحسين تشطيب السطح.

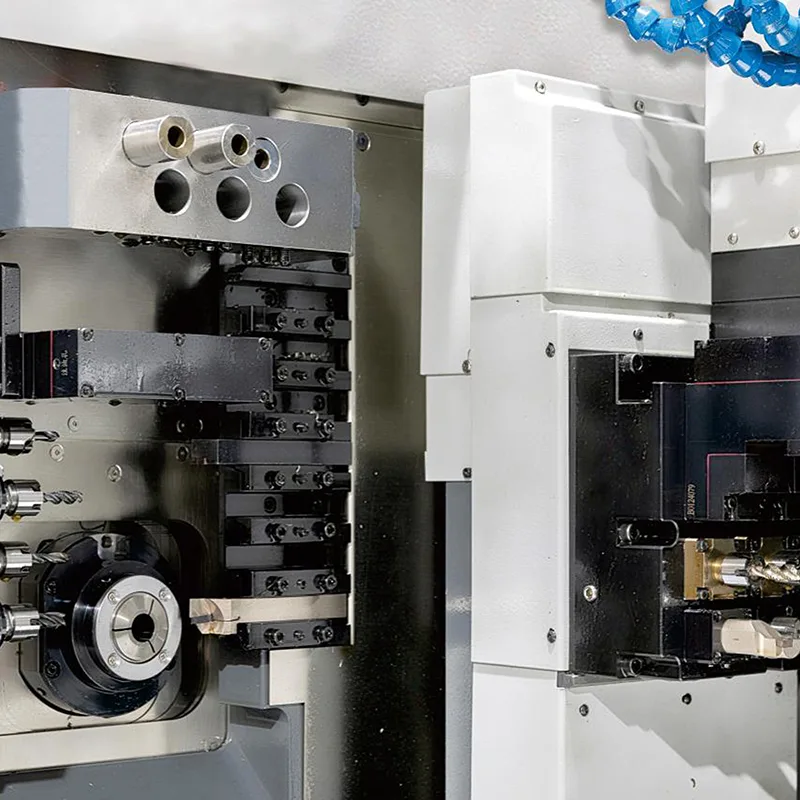

يتيح دمج خمسة محاور يمكن التحكم فيها إجراء عمليات تصنيع متعددة خلال دورة إنتاج واحدة. يمكن إتمام الخراطة، والحفر المتقاطع، والطحن بالفتحة، وقطع الخيوط بشكل تسلسلي دون إزالة قطعة العمل من الآلة. تساعد هذه القدرة على تقليل العمليات الثانوية وزيادة كفاءة الإنتاج.

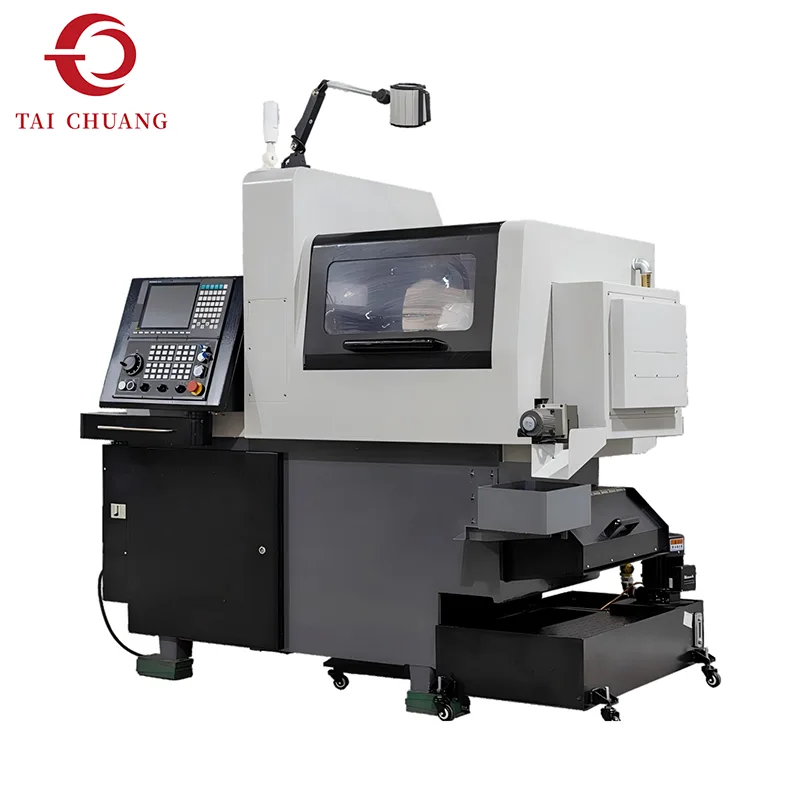

توفر TAICHUANG حل المخرطة من النوع السويسري للمصنعين المشاركين في إنتاج المكونات الدقيقة، خاصة عندما تكون الأقطار الصغيرة والتفاوتات الضيقة أمرًا بالغ الأهمية.
| غرض | آر بي سي-Ⅰ-205 | RPC-Ⅰ-205A | آر بي سي-Ⅰ-205B | |
| السفر وقطر الثقب | أقصى سرعة عمل للمغزل الرئيسي/الفرعي (دورة في الدقيقة) | 8000/8000 | 8000/8000 | 8000/8000 |
| أقصى قطر دوار للمغزل الرئيسي/الفرعي (مم) | Φ20/Φ20 | Φ20/Φ20 | Φ20/Φ20 | |
| الحد الأدنى لعدد القسم | الفهرسة المستمرة | الفهرسة المستمرة | الفهرسة المستمرة | |
| قطر ثقب المغزل الرئيسي/الفرعي (مم) | Φ22/Φ22 | Φ22/Φ22 | Φ22/Φ22 | |
| المغزل الرئيسي | مواصفات أداة الخراطة OD وكميتها | |||
| كمية أداة تحول OD (قطعة) | 5 أداة تحول | 5 أداة تحول | 12 أداة تحول | |
| حجم أداة الخراطة OD (مم) | 12×12 | 12×12 | 12×12 | |
| كمية أداة الوجه الثابتة (قطعة) | 4 × Φ20 ثقب دائري (ER11) | 2 × Φ20 ثقب دائري (ER11) | / | |
| أقصى قطر الحفر (مم) | Φ9 | Φ9 | / | |
| أقصى قطر التنصت (مم) | م8 | م8 | / | |
| كمية الأداة التي تعمل بالطاقة في نهاية الوجه (جهاز كمبيوتر شخصى) | / | إي آر 11 × 3 | / | |
| أقصى قطر الحفر (مم) | / | Φ5 | / | |
| أقصى قطر التنصت (مم) | / | م4 | / | |
| السرعة القصوى (دورة في الدقيقة) | / | 5000 | / | |
| كمية الأداة التي تعتمد على الطاقة (المباشرة) (قطعة) | ER11×2 أضف ER16×2 | ER11×2 أضف ER16×2 | / | |
| أقصى قطر الحفر (مم) | Φ9 | Φ9 | / | |
| أقصى قطر التنصت (مم) | م8 | م8 | / | |
| السرعة القصوى (دورة في الدقيقة) | 5000 | 5000 | / | |
| الحد الأقصى لقطر طحن شفرة المنشار (الوجه المتقاطع) (مم) | Φ32/Φ68 | Φ32/Φ68 | / | |
| وضع جلبة التوجيه/وضع البطانة غير الدليلية | ||||
| المغزل الفرعي | كمية الأداة التي تعمل بالطاقة في نهاية الوجه (جهاز كمبيوتر شخصى) | 6×Φ20ثقب دائري (ER11) | 6×Φ20ثقب دائري (ER11) | 6×Φ20ثقب دائري (ER11) |
| أقصى قطر الحفر (مم) | Φ9 | Φ9 | Φ9 | |
| أقصى قطر التنصت (مم) | م8 | م8 | م8 | |
| كمية الأداة التي تعمل بالطاقة في نهاية الوجه (جهاز كمبيوتر شخصى) | / | / | / | |
| أقصى قطر الحفر (مم) | / | / | / | |
| أقصى قطر التنصت (مم) | / | / | / | |
| السرعة القصوى (دورة في الدقيقة) | / | / | / | |
| كمية الأداة التي تعتمد على الطاقة (المباشرة) (قطعة) | / | / | / | |
| أقصى قطر الحفر (مم) | / | / | / | |
| أقصى قطر التنصت (مم) | / | / | / | |
| السرعة القصوى (دورة في الدقيقة) | / | / | / | |
| معلمات أخرى | معلمات أخرى | |||
| محرك المغزل الرئيسي/الفرعي (كيلوواط) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| محرك أداة يعمل بالطاقة المتقاطعة للمغزل الرئيسي (كيلوواط) | 1 | 1 | / | |
| محرك أداة يعمل بالطاقة لنهاية المغزل الرئيسي (kw) | / | / | ||
| 0.4 | ||||
| محرك الأدوات المتقاطع ذو المغزل الفرعي (كيلوواط) | 1 | 1 | / | |
| المحركات المؤازرة (X1، Z1، Y1، X2، Z2) (كيلوواط) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| محرك سيرفو (Y2) (كيلوواط) | / | / | / | |
| محرك مضخة التشحيم (كيلوواط) | 0.1 | 0.1 | 0.1 | |
| محرك مضخة التبريد (كيلوواط) | 0.35 | 0.35 | 0.35 | |
| سرعة التغذية السريعة (إعدادات المصنع) (م/دقيقة) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| سعة خزان سائل التبريد (لتر) | 200 | 200 | 200 | |
| سعة وحدة التشحيم (لتر) | 3 | 3 | 3 | |
| ارتفاع المركز (مم) | 1050 | 1050 | 1050 | |
| الأبعاد (الطول × العرض × الارتفاع) (مم) (أبعاد العبوة تضيف 200) | 2310×1880×1800 | 2100×1200×1700 | 2310×1880×1800 | |
| وزن الماكينة (كجم) | 2500 | 2500 | 2500 | |
| قوة الآلة (كيلوواط) | 11 | 11.5 | 10 | |
يسمح التحكم في الحركة خماسي المحاور بمعالجة الأشكال الهندسية المعقدة للأجزاء بكفاءة خلال دورة آلة واحدة.
تتحرك قطعة العمل بشكل محوري أثناء دعمها بجلبة توجيه، مما يضمن صلابة عالية للمكونات الرفيعة.
يمكن إكمال عمليات المعالجة المتعددة دون نقل قطعة العمل إلى آلات إضافية.
مُحسّن لتصنيع المكونات ذات القطر الصغير التي تتطلب تحكمًا دقيقًا في الأبعاد.
يساعد دعم جلبة التوجيه في الحفاظ على الصلابة عند معالجة الأجزاء الطويلة والرفيعة.
تسمح الوظيفة متعددة المحاور بإكمال المكونات المعقدة في عدد أقل من الإعدادات.
تساهم ظروف القطع المستقرة في تحسين تشطيب السطح واتساق الأبعاد.
يساعد الجمع بين خطوات المعالجة المتعددة في عملية واحدة على تقليل وقت الإنتاج الإجمالي.

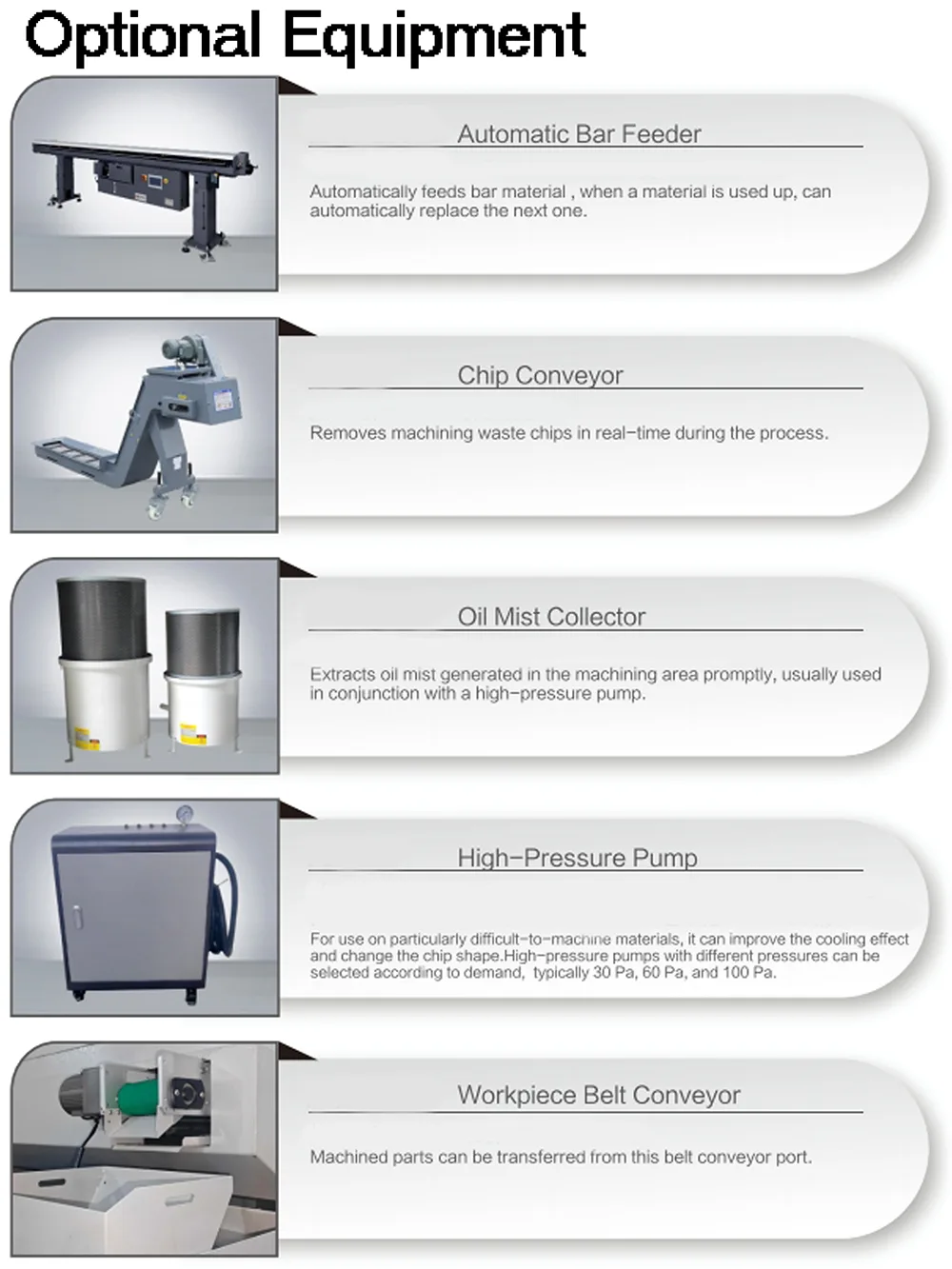

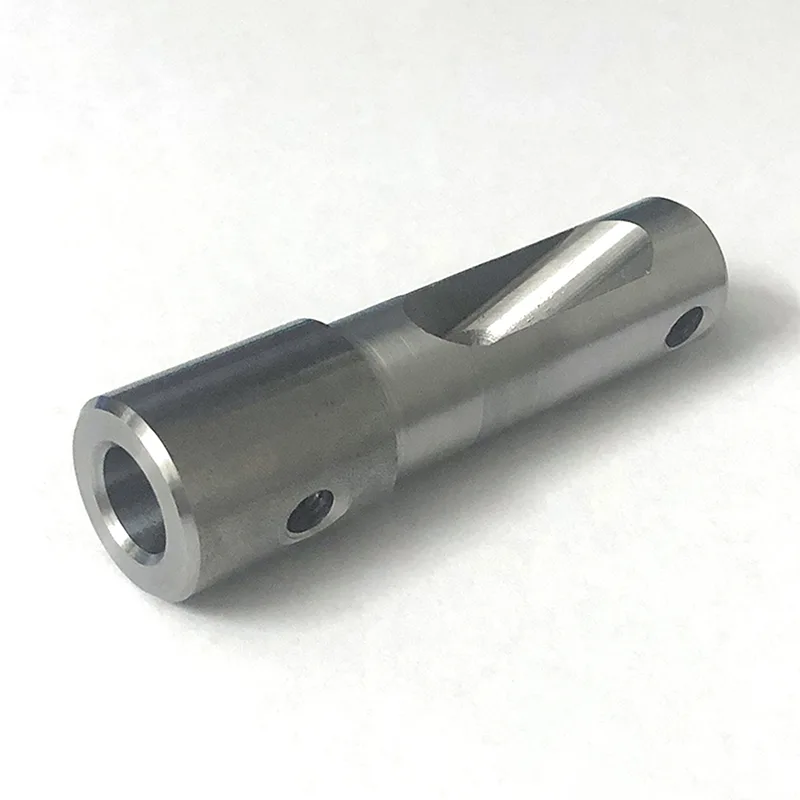

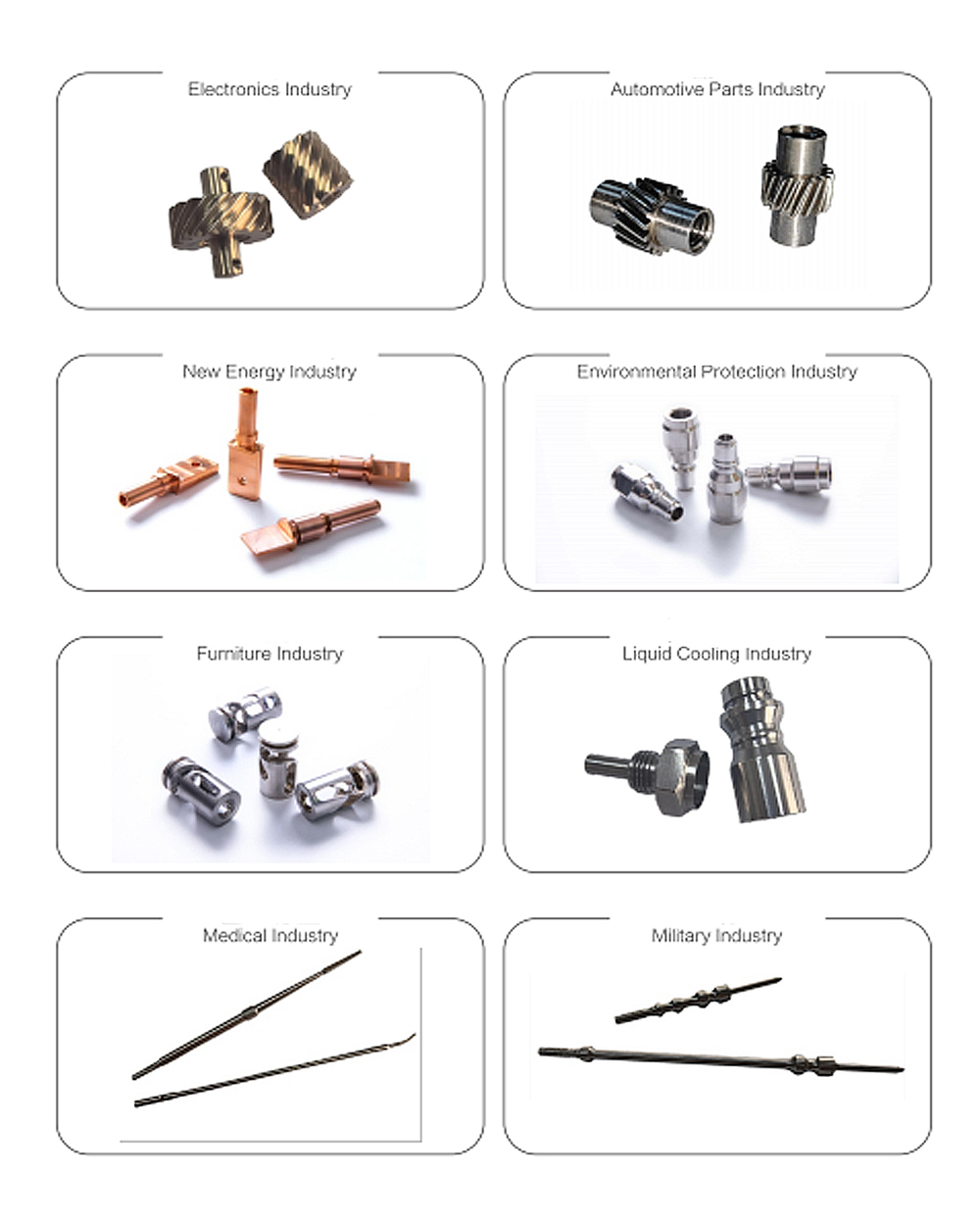

يتم استخدام المخرطة السويسرية ذات 5 محاور بشكل شائع لتصنيع المكونات الدقيقة مثل:
أجزاء الأدوات الطبية
الموصلات الإلكترونية
مهاوي الدقة
السحابات المصغرة
مكونات الفضاء الجوي
أجزاء استشعار السيارات
تشمل الصناعات التي تستخدم الآلات السويسرية بشكل متكرر ما يلي:
تصنيع الأجهزة الطبية
إنتاج مكونات الطيران
معدات الالكترونيات وأشباه الموصلات
الأجهزة الدقيقة
أنظمة السيارات
س1: ما الذي يميز المخرطة السويسرية عن مخرطة CNC التقليدية؟
تستخدم المخرطة السويسرية غراب رأس منزلق وجلبة توجيه لدعم قطعة العمل بالقرب من منطقة القطع. يؤدي ذلك إلى تحسين الاستقرار عند معالجة الأجزاء الطويلة والرفيعة.
س2: ما هي أنواع المواد التي يمكن معالجتها على هذا الجهاز؟
تشمل المواد الشائعة الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الألومنيوم والنحاس والتيتانيوم والمعادن الهندسية المختلفة المستخدمة في المكونات الدقيقة.
Q3: لماذا تختار مخرطة من النوع السويسري ذات 5 محاور؟
تسمح القدرة على خمسة محاور بإجراء عمليات تصنيع أكثر تعقيدًا في إعداد واحد، مما يؤدي إلى تحسين الإنتاجية وتقليل التعامل مع الأجزاء.
س 4: هل الآلة مناسبة للإنتاج الضخم؟
نعم. تُستخدم المخارط من النوع السويسري على نطاق واسع لتصنيع كميات كبيرة من المكونات الدقيقة الصغيرة.
