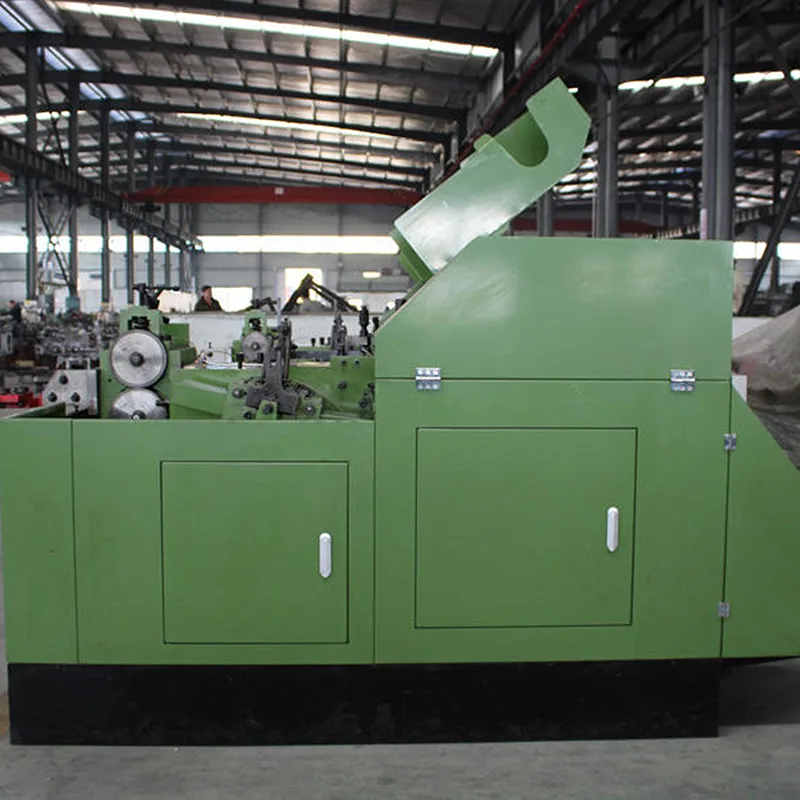

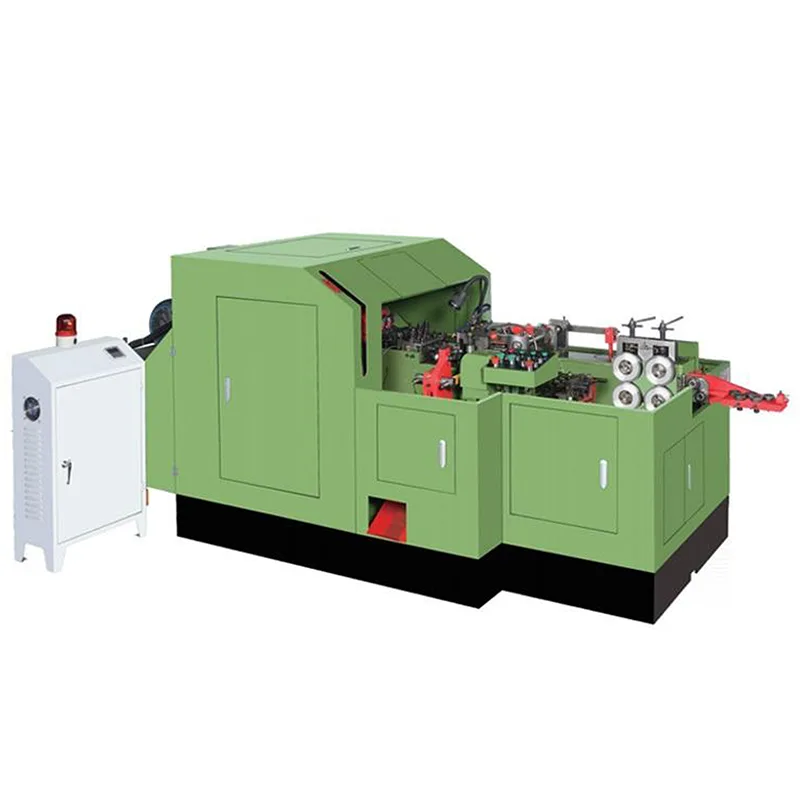

يقوم تكوين آلة الرؤوس الباردة ذات 3 قوالب و3 نفخ بتوزيع مهام التشكيل عبر ثلاث محطات قوالب مستقلة، مما يتيح التشكيل الهيكلي التدريجي من التجميع الأولي إلى إكمال الرأس النهائي. يدير كل تجويف قالب مرحلة محددة من التشوه، مما يسمح بتوجيه تدفق المواد خطوة بخطوة بدلاً من تركيزه داخل مساحة تشكيل محدودة.
تعمل إعادة التوزيع التدريجي على تقليل تركيز الضغط الداخلي وتحسين دقة انتقال الأبعاد بين منطقة الساق والرأس. بالمقارنة مع أنظمة القالب الفردي أو المزدوج، يتيح هذا الترتيب مرونة أكبر عند تشكيل البراغي بمتطلبات هندسية أكثر تفصيلاً.
تعمل مراحل التشوه المنفصلة على تعزيز القدرة على التنبؤ أثناء الإنتاج بكميات كبيرة وتدعم إمكانية التكرار المحسنة عبر دورات التصنيع الممتدة. زيادة التنسيق الهيكلي يجعل هذا التكوين مناسبًا للمصنعين الذين يبحثون عن استقرار أقوى للعملية وتعريف رأس محسّن.

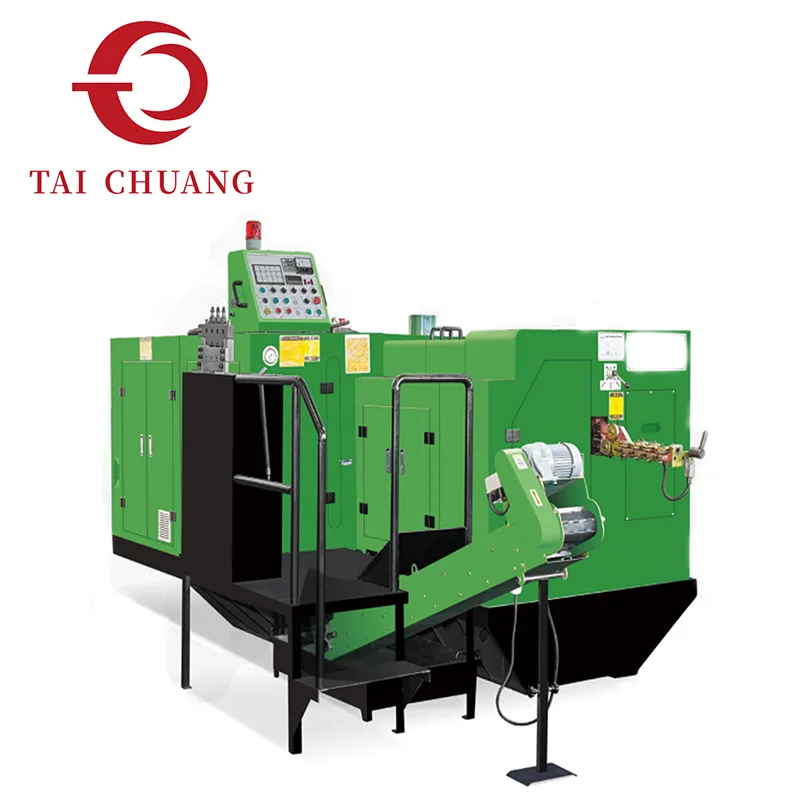

توفر TAICHUANG حلول ماكينات الرأس البارد 3-Die 3-Blow لمنتجي أدوات التثبيت التي تهدف إلى توسيع قدرة التشكيل مع الحفاظ على كفاءة الإنتاج المتوازنة.
|
نموذج |
YH5-3S |
YH5-3SL |
YH6-3S |
YH8-3S |
|
كمية المحطات / لا. |
3 |
3 |
3 |
3 |
|
قوة التشكيل/كجم |
38000 |
38000 |
65000 |
80000 |
|
الحد الأقصى لقطر القطع/مم |
Φ7.0 |
Φ7.0 |
Φ8.0 |
Φ10.0 |
|
الحد الأقصى لطول القطع/مم |
60 |
70 |
85 |
110 |
|
القدرة / جهاز كمبيوتر / دقيقة |
100-120 |
100-120 |
90-110 |
70-90 |
|
السكتة الدماغية / مم |
16 |
16 |
25 |
25 |
|
السكتة الدماغية / مم |
65 |
85 |
90 |
120 |
|
السكتة الدماغية / مم |
100 |
120 |
125 |
145 |
|
قطر القالب المقطوع/مم |
Φ19*38 |
Φ19*38 |
Φ28*38 |
Φ35*45 |
|
قطر القالب الرئيسي/مم |
Φ46*95*3 |
Φ46*100*3 |
Φ50*135*3 |
Φ60*130*3 |
|
قطر القالب/مم |
Φ31*75*3 |
Φ31*75*3 |
Φ40*120*3 |
Φ45*120*3 |
|
حجم القاطع / مم |
10*32*75 |
10*32*75 |
12*32*85 |
14*45*105 |
|
الملعب / مم |
53 |
53 |
65 |
80 |
|
الحجم الطبيعي للمسمار / مم |
Φ2-7 |
Φ2-7 |
Φ3-8 |
Φ4-10 |
|
طول القرش الفارغ/مم |
5-50 |
5-50 |
5-57 |
10-90 |
|
قوة المحرك الرئيسي/كيلوواط |
5.5 |
7.5 |
11 |
18.5 |
|
الحجم (الطول * العرض * الارتفاع)/سم |
250*120*115 |
250*120*115 |
360*150*151 |
473*180*176 |
|
الوزن/كجم |
2100 |
2300 |
4400 |
7800 |
تؤدي آلات الرؤوس الباردة ذات 3 قوالب و3-نفخ مسؤوليات تشكيل مميزة:
• يقوم القالب الأول بتجميع كتلة المادة وتشكيلها مسبقًا
• القالب الثاني ينقح الهندسة الانتقالية
• القالب الثالث يكمل التشكيل النهائي للرأس
يتيح التقدم المرحلي تدفقًا أكثر سلاسة للمواد وتحكمًا أفضل في إعادة توزيع الحجم. تسمح التجاويف المستقلة بتصحيحات التشكيل في الخطوات المتوسطة قبل الانتهاء النهائي.
يدعم التنسيق متعدد القالب:
تحسين تناسق الرأس
انتقالات الكتف المحددة
طبقات الأبعاد أكثر دقة
تعزيز التحكم في التركيز
تقليل تراكم الصدمات التشوهية
يعمل التشكيل التدريجي على تحسين الثبات عند إنتاج مسامير ذات أشكال هندسية متوسطة إلى متقدمة.
يساعد توزيع حمل التشكيل عبر ثلاث قوالب على تقليل الضغط الزائد على التجاويف الفردية.
يساهم تطبيق طاقة التأثير الأكثر توازناً في:
استقرار الأدوات الموسعة
تحسين توحيد الدفعة
التكرار الأبعاد يمكن التنبؤ بها
تقليل التباين خلال فترات الإنتاج الطويلة
غالبًا ما تعتمد خطوط الإنتاج التي تنتقل من تكوينات أبسط هذا الهيكل لتحسين عمق التشكيل دون الدخول في أنظمة متعددة النفخ معقدة للغاية.
1. ما هي الميزة الرئيسية لاستخدام القوالب الثلاثة؟
تسمح القوالب الثلاثة بحدوث التشوه في مراحل منظمة، مما يحسن تحسين الشكل الهندسي والتحكم في الأبعاد.
2. كيف يمكن مقارنتها مع أنظمة 2-Die 2-Blow؟
تعمل محطة القالب الإضافية على زيادة دقة التشكيل وتسمح بتحكم انتقالي أفضل بين مراحل التشكيل.
3. هل تعقيد الأدوات أعلى بكثير؟
تزداد الأدوات بسبب تجويف القالب الإضافي، لكن التشكيل المرحلي غالبًا ما يؤدي إلى تحسين موثوقية العملية واتساق الإخراج.
