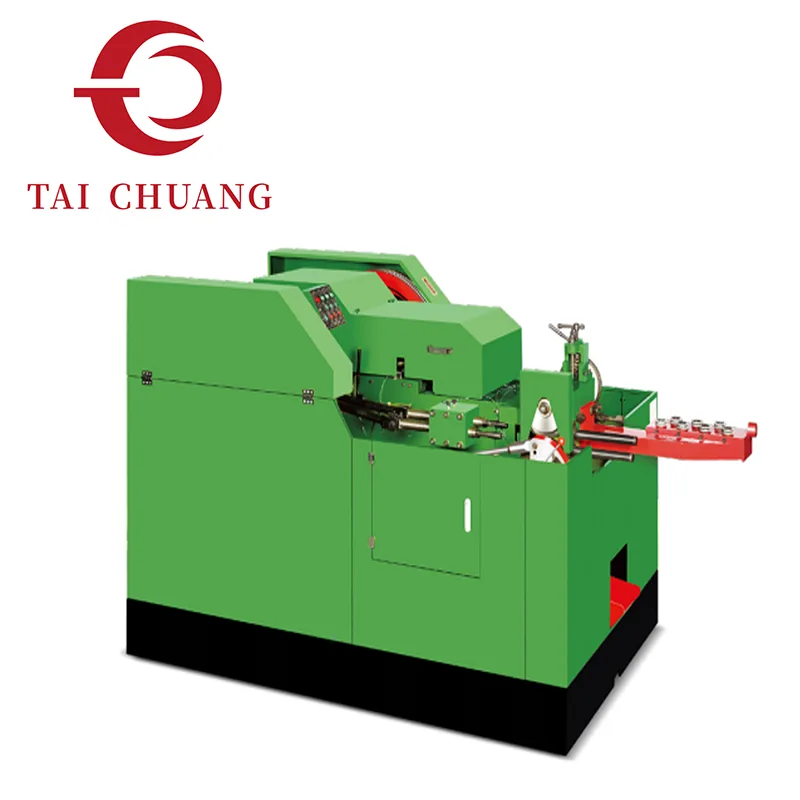

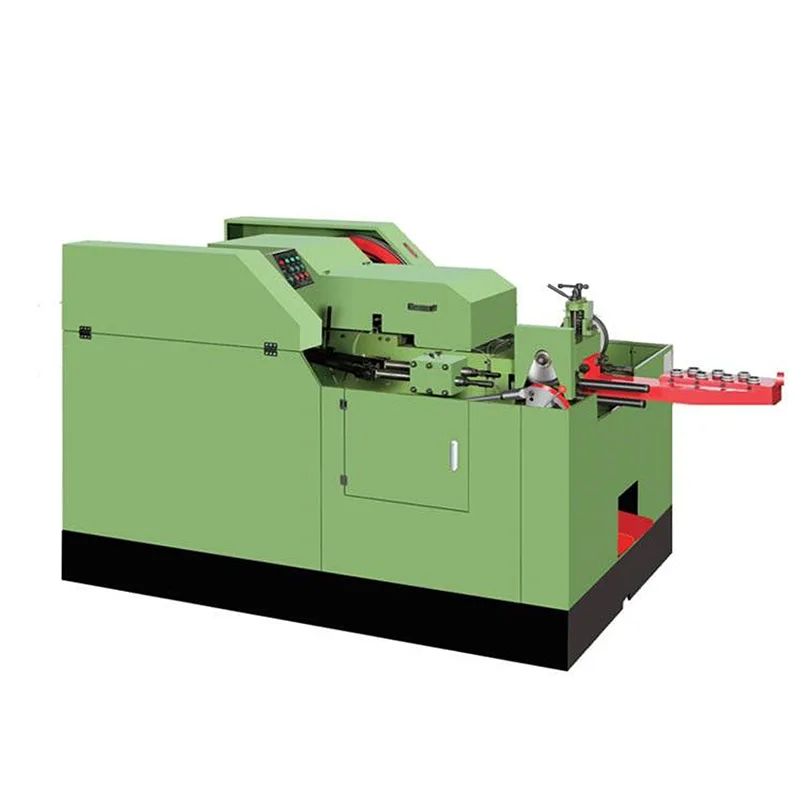

يدمج تكوين آلة التوجيه البارد 2-Die 3-Blow تطور القالب المزدوج مع مرحلة تصادم إضافية لتحسين إعادة توزيع المواد أثناء تشكيل البراغي. يحدث التشكيل الأولي في القالب الأول، متبوعًا بتحسين انتقالي متحكم فيه وإكمال الرأس النهائي داخل القالب الثاني من خلال تسلسل الضربات المنسق.
تتيح زيادة عدد الضربات مع الحفاظ على محطتي القالب تحسين طبقات التشوه دون توسيع هيكل الماكينة بشكل كبير. توفر مرحلة التأثير الإضافية قدرة تصحيح متوسطة قبل التثبيت الهندسي النهائي، مما يعزز تناسق الرأس واتساق الأبعاد.
بالمقارنة مع أنظمة 2-Die 2-Blow، يوفر هذا التكوين عمقًا أكبر للتشكيل وإدارة محسنة للحجم. وفي الوقت نفسه، تظل أبسط من الناحية الهيكلية من الآلات ثلاثية القوالب، مما يجعلها حلاً وسيطًا عمليًا للمصنعين الذين يقومون بترقية دقة التشكيل.
تقوم شركة TAICHUANG بتوفير حلول الماكينات ذات الرأس البارد ذات القالبين والثلاثية النفخ لمنتجي أدوات التثبيت الذين يسعون إلى التحكم الهندسي المعزز ضمن إطار عمل متوازن للمعدات.
|
نموذج |
الأعلى. القطر الفارغ/مم |
السكتة الدماغية / مم |
القدرة / جهاز كمبيوتر / دقيقة |
السكتة الدماغية / مم |
السكتة الدماغية / مم |
قطر القالب الرئيسي/مم |
قطر القالب الرئيسي/مم |
قطر القالب/مم |
قطر القالب المقطوع/مم |
|
YH2310 |
Φ5.0 |
60 |
90-110 |
45/40 |
10 |
Φ26*60 |
Φ32*60 |
Φ24*60*3 |
Φ15*30 |
|
YH2315 |
Φ7.0 |
100 |
60-90 |
70/60 |
15 |
Φ32*100 |
Φ36*100 |
Φ30*75*3 |
Φ20*35 |
|
YH2320 |
Φ9.0 |
120 |
60-80 |
90/80 |
18 |
Φ35*120 |
Φ42*120 |
Φ35*100*3 |
Φ24*40 |
|
YH2325 |
Φ11.0 |
156 |
60-70 |
110/100 |
25 |
Φ45*160 |
Φ55*160 |
Φ40*120*3 |
Φ28*40 |
|
YH2330 |
Φ13.0 |
160 |
50-60 |
120/110 |
25 |
Φ55*160 |
Φ60*160 |
Φ50*120 |
Φ35*50 |
|
YH2340 |
Φ15.0 |
200 |
40-50 |
140/130 |
25 |
Φ65*200 |
Φ75*200 |
Φ60*160 |
Φ45*60 |
|
نموذج |
حجم القاطع / مم |
الحجم الطبيعي للمسمار / مم |
طول الساق الفارغة/مم |
قوة المحرك الرئيسي/كيلوواط |
الحجم (الطول * العرض * الارتفاع)/م |
الوزن/كجم |
|
YH2310 |
10*35*72 |
Φ1-5 |
2-30 |
المستوى 6 - 2.2 كيلو واط |
1.70*1.10*1.20 |
1300 |
|
YH2315 |
10*35*72 |
Φ2-7 |
2-50 |
المستوى 6 -2.2 كيلو واط |
2.30*1.30*1.20 |
2600 |
|
YH2320 |
12*40*77 |
Φ3-9 |
2-70 |
المستوى 8 -4.0 كيلو واط |
2.80*1.40*1.60 |
3300 |
|
YH2325 |
12*42*90 |
Φ4-11 |
2-90 |
المستوى 8 - 5.5 كيلو واط |
3.80*1.60*1.70 |
5300 |
|
YH2330 |
16*50*115 |
Φ5-13 |
2-100 |
المستوى 6 - 11 كيلو واط |
3.80*1.60*1.80 |
8450 |
|
YH2340 |
18*55*125 |
Φ6-15 |
2-120 |
المستوى 6 -18.5 كيلو واط |
4.20*1.85*1.70 |
14300 |
يتبع تسلسل التشكيل عادةً ما يلي:
• القالب الأول – جمع المواد والتشكيل الأولي
• القالب الثاني – الصقل الانتقالي
• ضربة إضافية – التعريف الهيكلي النهائي
يعمل تقدم التأثير الثلاثي على تحسين التحكم في:
توزيع سماكة الرأس
محاذاة الكتف الانتقالية
استقرار التركيز
سلامة السطح أثناء التشوه العالي
يقلل التسلسل المتحكم فيه من تراكم الضغط المفاجئ داخل تجويف القالب.
يحافظ التصميم ثنائي القالب على تعقيد الأدوات الذي يمكن التحكم فيه بينما يزيد التسلسل ثلاثي النفخ من مرونة التشكيل.
غالبًا ما يتم اختيار ماكينة الرؤوس الباردة ثنائية القالب وثلاثية النفخ عندما:
تفتقر الأنظمة ذات الضربتين إلى التحسين الكافي
تتجاوز الأنظمة ثلاثية القوالب متطلبات الإنتاج الحالية
تحد قيود مساحة المصنع من توسع القوالب المتعددة
مطلوب تحسين التكرار دون إجراء إصلاحات هيكلية كبيرة
تدعم البنية المتوازنة بيئات الإنتاج المتوسطة إلى الكبيرة الحجم.
يتيح توزيع طاقة التشكيل عبر قالبين مع إضافة مرحلة تأثير ثالثة تقدمًا أكثر سلاسة للقوة.
تشمل الخصائص التشغيلية الناتجة ما يلي:
تحسين استقرار الأبعاد
انخفاض صدمة التشوه
تحكم أفضل في كتلة الرأس
توحيد الدفعة المستقرة على المدى الطويل
يساعد التوزيع التدريجي للطاقة في تشكيل مواد متوسطة القوة مع تعريف هندسي محسّن.
1. ما هي الميزة التي توفرها الضربة الثالثة في نظام القالب المزدوج؟
تتيح الضربة الإضافية تصحيحًا متوسطًا وتشكيلًا محسنًا للرأس دون زيادة عدد القوالب.
2. كيف يمكن مقارنتها بتكوين 3-Die 3-Blow؟
يحافظ 2-Die 3-Blow على بنية أدوات أبسط مع توفير تحكم محسّن في التأثير. توفر الأنظمة ثلاثية القوالب مزيدًا من تجزئة التشوه.
3. هل هذا التكوين مناسب لمثبتات السيارات؟
يدعم التحكم المحسن في التشوه إمكانية التكرار المحسنة، بما يتماشى مع العديد من متطلبات مسامير السيارات.
4. هل يزيد بشكل كبير من التعقيد الميكانيكي؟
يزداد التنسيق الميكانيكي بشكل معتدل بسبب الضربة الإضافية، لكن تصميم القالب يظل مضغوطًا.
