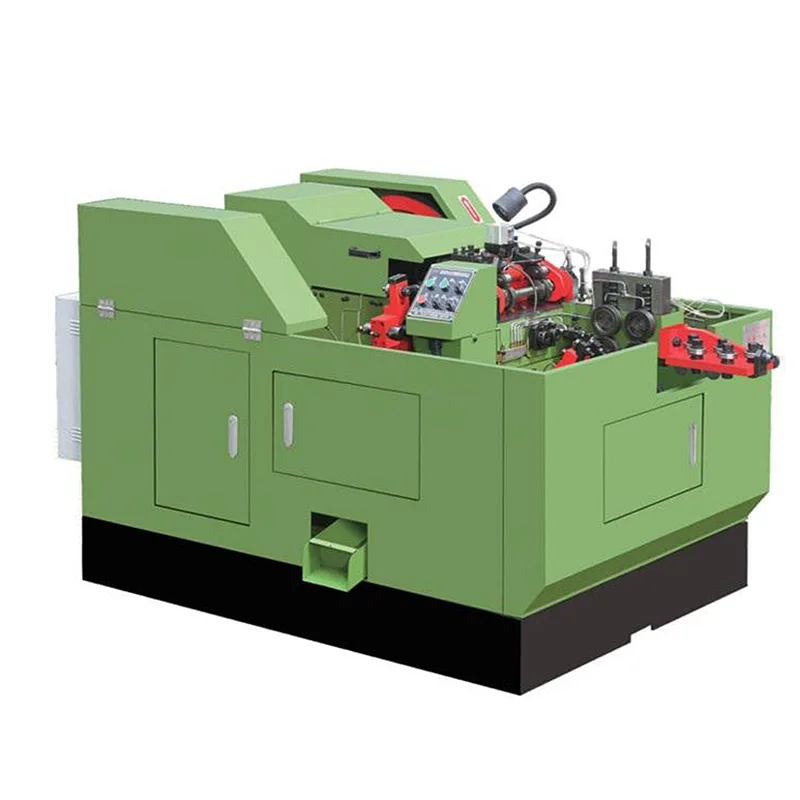

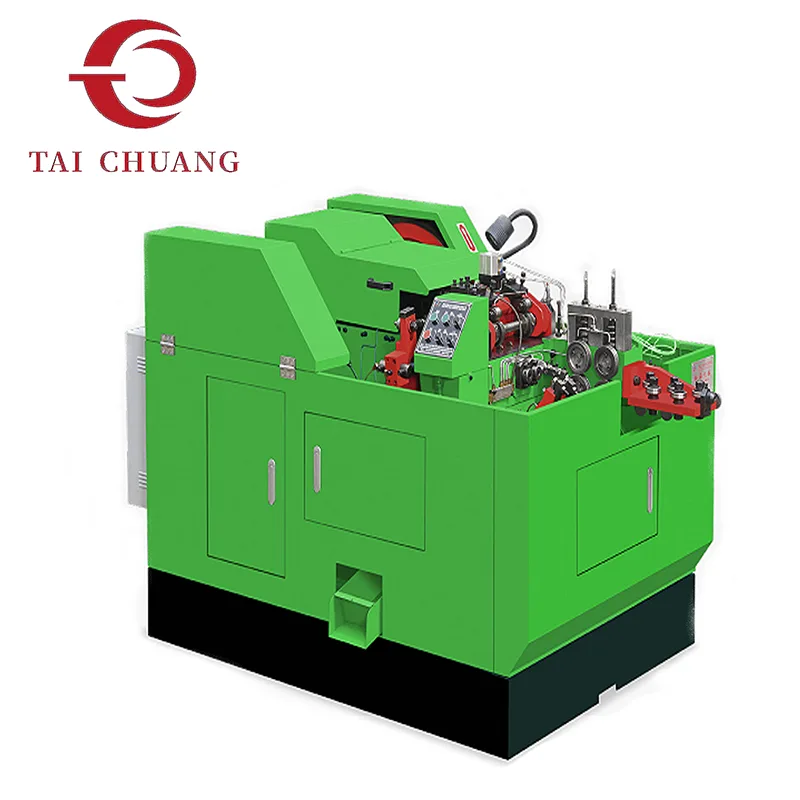

2-Die 4-Blow مركزات تكوين آلة التوجيه البارد تتشكل داخل تجاويف قالب مع توسيع تسلسل التأثير إلى أربع مراحل. يتم تشكيل المادة تدريجيًا من خلال تنسيق النفخ المنظم، مما يسمح بتوزيع طاقة التشوه تدريجيًا عبر دورة التشكيل.
تعمل زيادة عدد الضربات ضمن إطار قالب محدود على تحسين قدرة التصحيح المتوسطة وتعزيز التحكم في إعادة توزيع الحجم. تسمح مراحل التأثير الإضافية بوضع طبقات هيكلية أكثر تفصيلاً قبل التثبيت النهائي للرأس، مما يدعم التماثل المحسن وتكرار الأبعاد.
بالمقارنة مع الأنظمة متعددة القوالب، يحافظ هذا التكوين على ترتيب قالب أبسط مع تقديم دقة تشكيل أعمق من خلال إدارة التأثير المرحلي. الهندسة المعمارية المتوازنة تجعلها مناسبة للمصنعين الذين يبحثون عن تحكم هندسي أعلى دون التوسع إلى أنظمة رباعية القوالب.
توفر TAICHUANG حلول ماكينات الرأس البارد ذات القالبين والأربعة نفخ لمنتجي أدوات التثبيت بهدف تعزيز عمق التشكيل مع الحفاظ على بصمة المعدات الخاضعة للتحكم.
|
نموذج |
الأعلى. القطر الفارغ/مم |
الحد الأقصى للطول الفارغ / مم |
الحد الأقصى للقطع الطول/مم |
السكتة الدماغية / مم |
القدرة / جهاز كمبيوتر / دقيقة |
قطر القالب الرئيسي/مم |
قطر القالب المقطوع/مم |
قطر القالب/مم |
|
YH2415 |
Φ6.5 |
50 |
65 |
100 |
60-90 |
Φ46*95*2 |
Φ19*35 |
Φ31*72*4 |
|
YH2420 |
Φ9 |
70 |
80 |
110 |
50-80 |
Φ50*120*2 |
Φ22*40 |
Φ35*80*4 |
|
YH2425 |
Φ10 |
75 |
90 |
140 |
45-65 |
Φ58*150*2 |
Φ35*50 |
Φ38*120*4 |
|
YH2430 |
Φ12.5 |
100 |
125 |
156 |
40-60 |
Φ70*150*2 |
Φ38*50 |
Φ50*130*4 |
|
YH2440 |
Φ15 |
120 |
140 |
200 |
35-50 |
Φ80*220*2 |
Φ45*55 |
Φ58*150*4 |
|
نموذج |
حجم القاطع / مم |
قوة المحرك الرئيسي/كيلوواط |
الحجم (الطول * العرض * الارتفاع)/م |
الوزن/كجم |
|
YH2415 |
10*32*80 |
المستوى 6 -4 كيلو واط |
2.50*1.36*1.25 |
2600 |
|
YH2420 |
12*40*85 |
المستوى 6 -5.5 كيلو واط |
2.40*1.25*1.60 |
4000 |
|
YH2425 |
14*45*105 |
المستوى 6 -15 كيلو وات |
4.10*1.75*1.79 |
6800 |
|
YH2430 |
16*50*125 |
المستوى 6 - 18.5 كيلو واط |
4.05*1.80*1.90 |
8300 |
|
YH2440 |
20*65*125 |
المستوى 6 - 22 كيلو وات |
5.00*1.90*1.90 |
15600 |
تؤدي أربع ضربات منسقة أدوار تشوه مميزة:
• جمع المواد الأولية
• التشكيل الانتقالي
• تحسين الحجم
• التعريف النهائي للهندسة
يؤدي نشر طاقة التشوه عبر أربعة تأثيرات إلى تقليل تركيز الضغط المفاجئ ويسمح بتقدم هيكلي أكثر سلاسة.
يضمن التصميم ثنائي القالب النقل المتحكم فيه بين مراحل التشكيل الرئيسية.
يؤدي الحفاظ على ماكينة الرؤوس الباردة ذات القالبين والأربعة نفخ إلى الحد من تعقيد الأدوات بينما يؤدي تسلسل النفخ الممتد إلى زيادة مرونة التشكيل.
يصبح التكوين ذا صلة عندما:
تتطلب كتلة الرأس إعادة توزيع تدريجية
اتساق التسامح يحتاج إلى تحسين
تُظهر الأنظمة ذات الضربتين قيودًا هندسية
التوسعة متعددة القوالب غير مفضلة من الناحية التشغيلية
يوفر الوضع المتوسط بين أنظمة 2-Die 2-Blow و4-Die 4-Blow مسارًا متوازنًا للترقية.
يعمل التنسيق المتحكم فيه متعدد التأثيرات على تحسين الخصائص التشغيلية مثل:
اتساق تركيز الرأس
انخفاض صدمة التشوه
تحسين التوحيد سمك
تكرار دفعة مستقرة
يدعم توزيع الطاقة المنظم إنتاج المثبتات ذات الحجم المتوسط إلى العالي مع التحكم المحسن في الأبعاد.
1. لماذا نزيد عدد الضربات بدلاً من عدد الموتى؟
تعمل الضربات المتزايدة على تحسين طبقات التشوه مع الحفاظ على تعقيد القالب وبصمة الماكينة التي يمكن التحكم فيها.
2. كيف يختلف عن تكوين 4-Die 4-Blow؟
2-القالب 4-تتركز النفخة في عدد أقل من القوالب مع توسيع تسلسل التأثير. تقوم الأنظمة ذات القوالب الأربعة بتقسيم التشوه مكانيًا عبر المزيد من المحطات.
3. هل صيانة الأدوات أبسط من الأنظمة متعددة القوالب؟
يقلل عدد القوالب الأقل من تعقيد إدارة التجويف، على الرغم من أن تنسيق الضربة يصبح أكثر تقدمًا.
