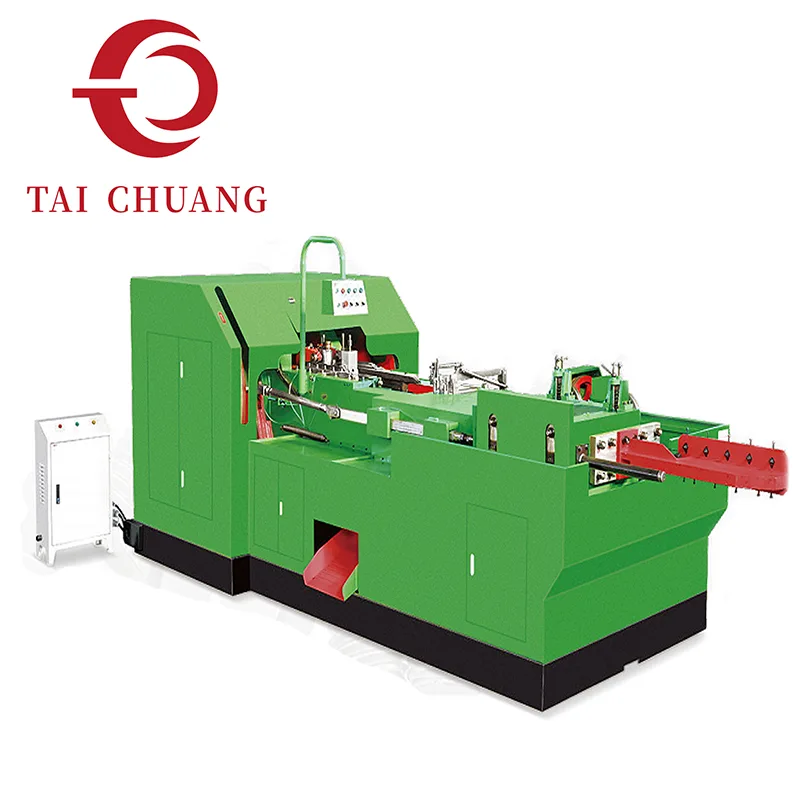

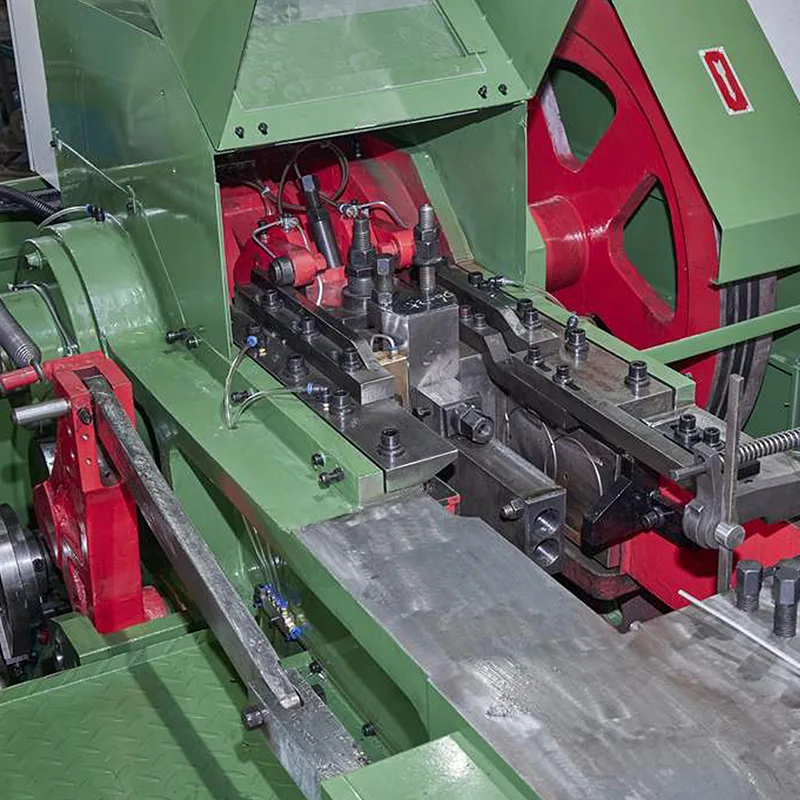

مصممة للمثبتات ذات القطر الكبير والطول الممتد، تعمل ماكينة الرؤوس الباردة ذات القالب الواحد والضربة الطويلة ذات السكتة الدماغية الكبيرة ذات القالب الواحد على تحسين قدرة التشكيل داخل هيكل ذو قالب واحد وضربتين. تتيح آلية الشوط الممتد زيادة إزاحة المواد وتكوين ساق أطول مع الحفاظ على تشكيل الرأس المتحكم فيه في دورة مستمرة.
تقوم شركة TAICHUANG، باعتبارها مصنعًا في الصين، بتزويد حلول الرأس البارد للخدمة الشاقة هذه للمصنعين الذين ينتجون مسامير كبيرة الحجم ومثبتات هيكلية طويلة تتجاوز نطاق التشكيل للأنظمة القياسية قصيرة الشوط. تركز الآلة على التحكم المستقر في التشوه، والحفاظ على قوة المواد، واتساق الأبعاد تحت أحمال التشكيل الأعلى.
|
نموذج |
الأعلى. القطر الفارغ/مم |
طول فارغ/مم |
طول القطع / مم |
السكتة الدماغية / مم |
القدرة / جهاز كمبيوتر / دقيقة |
قطر القالب الرئيسي/مم |
قطر قالب التثقيب الأولي/مم |
قطر قالب التثقيب الدقيق/مم |
قطر القالب المقطوع/مم |
|
D12-70 |
Φ7.0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
D12-150 |
Φ7.0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-200 |
Φ7.0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-250 |
Φ7.0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-300 |
Φ7.0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-450 |
Φ8.0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
Φ60*270 |
Φ60*270 |
Φ45*60 |
|
D16-180 |
Φ8.0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
Φ65*180 |
Φ65*180 |
Φ60*80 |
|
D16-450 |
Φ8.0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
Φ60*270 |
Φ60*270 |
Φ60*80 |
|
نموذج |
حجم القاطع / مم |
قوة المحرك الرئيسي/كيلوواط |
الحجم (الطول * العرض * الارتفاع)/م |
الوزن/كجم |
|
D12-70 |
16*50*125 |
المستوى 6 - 15 كيلو واط |
4.50*2.00*1.32 |
7900 |
|
D12-150 |
18*60*125 |
المستوى 6 - 18.5 كيلو واط |
5.20*1.90*1.80 |
14000 |
|
D12-200 |
18*60*125 |
المستوى 6 - 18.5 كيلو واط |
5.20*1.90*1.80 |
14300 |
|
D12-250 |
18*60*125 |
المستوى 6 - 18.5 كيلو واط |
5.20*1.90*1.80 |
15000 |
|
D12-300 |
18*60*125 |
المستوى 6 - 18.5 كيلو واط |
5.20*1.90*1.80 |
15800 |
|
D12-450 |
18*60*125 |
المستوى 6 - 22 كيلو وات |
6.50*2.25*2.10 |
20800 |
|
D16-180 |
20*60*125 |
المستوى 6 -30 كيلو واط |
4.40*2.10*1.95 |
20800 |
|
D16-450 |
20*70*125 |
المستوى 6 - 22 كيلو وات |
6.50*2.25*2.10 |
21000 |
يتيح السفر الأطول للسكتة الدماغية حركة أكبر للمواد أثناء كل ضربة. بدلاً من ضغط المواد ضمن نافذة إزاحة محدودة، يوفر النظام مسافة تشكيل إضافية، مما يدعم:
إنتاج الترباس طويل الساق
تشكيل رأس ذو قطر أكبر
تحسين توزيع تدفق المعادن
تقليل خطر نقص الملء في الأجزاء كبيرة الحجم
يفصل تسلسل الضربتين بين الشكل المزعج والشكل النهائي للرأس، مما يضمن هندسة مستقرة حتى عند تشكيل أجزاء أكبر حجمًا.
تتطلب أدوات التثبيت كبيرة الحجم صلابة إطار أقوى وامتصاصًا متوازنًا للصدمات. لقد تم تطوير آلة الرؤوس الباردة ذات القالب الواحد والنفخ الطويل والكبيرة الحجم ذات القالب الواحد والمزودة بـ:
هيكل إطار الآلة المقوى
كرنك مستقر والتحكم في حركة الشريحة
انتقال تأثير تسيطر عليها
تعزيز دقة المحاذاة
تدعم هذه الخصائص الهيكلية الأداء المتسق في بيئات إنتاج البراغي الكبيرة المطلوبة.

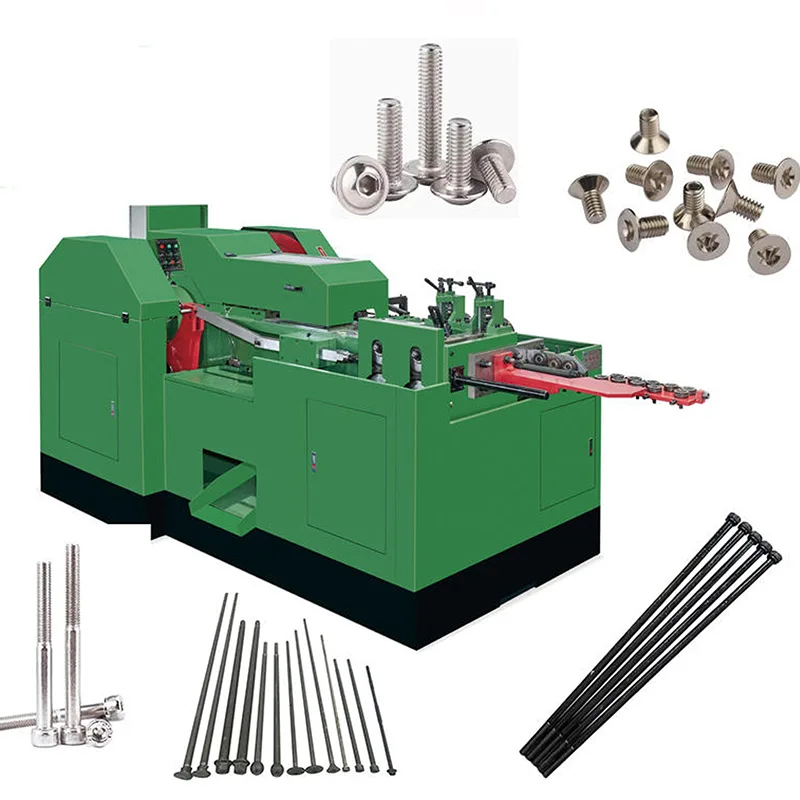

تطبق عادة في التصنيع:
مسامير البناء الهيكلية
مثبتات الآلات الثقيلة
مسامير مرساة طاقة الرياح
مسامير صناعية ذات قطر كبير
السحابات هندسة البنية التحتية
يشمل توافق المواد درجات الفولاذ الكربوني وسبائك الفولاذ المستخدمة عادةً في التطبيقات الهيكلية.
يتم أخذ آلة التجهيز البارد ذات القالب الواحد والنفخ الطويل والكبيرة الحجم ذات القالب الواحد والنفخ بشكل عام في الحالات التالية:
يتجاوز طول الترباس قدرة السكتة الدماغية القياسية
يتطلب حجم الرأس الأكبر حركة مادية أكبر
تتطلب البراغي الهيكلية ثباتًا أعلى للتشكيل
يتضمن الإنتاج مثبتات ذات قطر متوسط إلى كبير
تصل الأنظمة القياسية ذات القالب الواحد والنفختين إلى حدود السعة
إنه يوفر نطاق تشكيل موسع دون الانتقال إلى أنظمة معقدة متعددة القوالب.
س1: ما هي ميزة السكتة الدماغية الطويلة مقارنة بالسكتة القياسية؟
يتيح الشوط الطويل إزاحة أكبر للمواد، مما يجعله مناسبًا للبراغي الأطول وأحجام الرأس الأكبر.
Q2: هل هذا الجهاز مخصص فقط للبراغي ذات القطر الكبير؟
تم تحسينه للمثبتات الكبيرة والطويلة، ولكن يمكنه أيضًا التعامل مع الأجزاء متوسطة الحجم اعتمادًا على إعداد الأدوات.
س3: هل تؤثر السكتة الدماغية الطويلة على دقة الأبعاد؟
عند معايرته بشكل صحيح، يعمل الشوط الممتد على تحسين التحكم في تدفق المواد ويقلل من مخاطر نقص الملء في الأجزاء الكبيرة.
