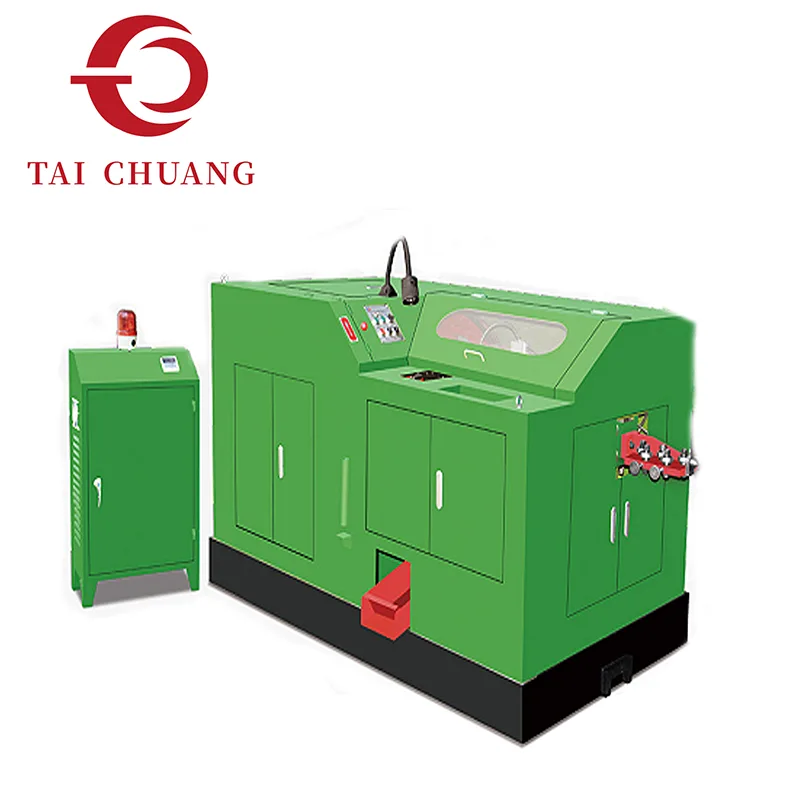

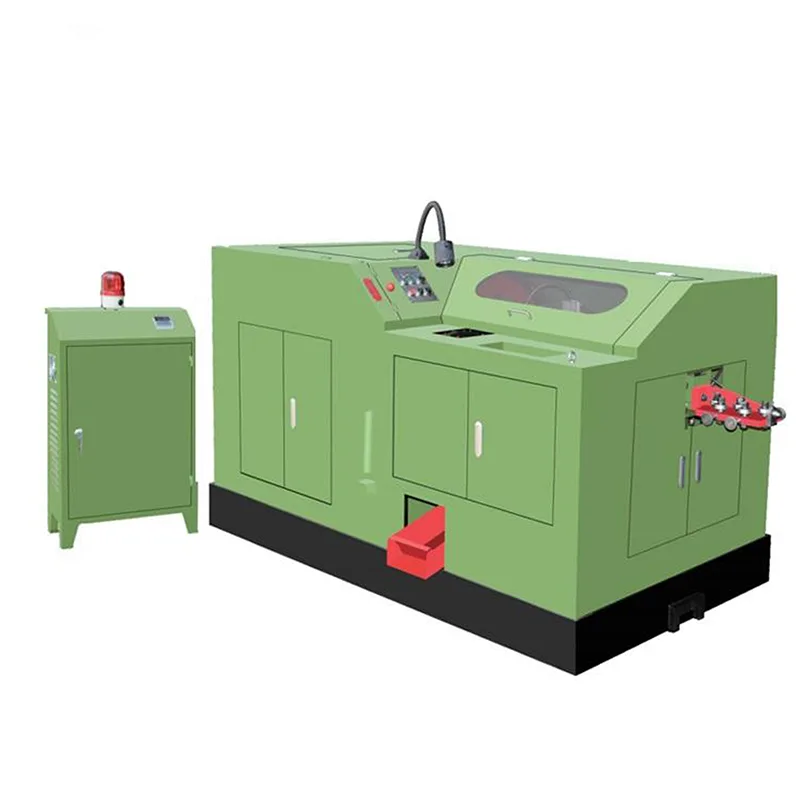

تم تصميم ماكينة الرؤوس الباردة ذات 3 قوالب و6 نفخات معقدة للتشكيل المعقد متعدد الخطوات، مما يزيد من قدرة التشوه من خلال ست ضربات متتابعة موزعة على ثلاث قوالب. يتيح هذا التكوين التحكم التدريجي في المواد، مما يسمح بأشكال الرأس المعقدة، والانتقالات الأطول تحت الرأس، وتحقيق تفاوتات الأبعاد المطلوبة في دورة واحدة متواصلة.
تقوم TAICHUANG بتوفير حل الرأس البارد هذا للمصنعين الذين ينتجون مثبتات هندسية تتطلب منطق تشكيل متقدم، وتدفقًا مستقرًا للمواد، وتكرارًا ثابتًا تحت أحمال الإنتاج العالية. تم تطوير النظام لخطوط التثبيت الدقيقة حيث يؤثر التحكم في تسلسل التشكيل بشكل مباشر على الخيوط النهائية والمعالجة الحرارية وجودة التجميع.
|
نموذج |
الأعلى. القطر الفارغ/مم |
الحد الأقصى للطول الفارغ / مم |
السكتة الدماغية / مم |
القدرة / جهاز كمبيوتر / دقيقة |
قطر القالب الرئيسي/مم |
قطر القالب المقطوع/مم |
قطر القالب/مم |
|
YH3615 |
Φ6.5 |
45 |
90 |
60-80 |
Φ46*100 |
Φ19*38 |
Φ31*75 |
|
YH3620 |
Φ9 |
70 |
125 |
50-70 |
Φ50*130 |
Φ24*40 |
Φ35*85 |
|
YH3625 |
Φ10 |
90 |
140 |
45-50 |
Φ58*150 |
Φ35*50 |
Φ38*120 |
|
نموذج |
حجم القاطع / مم |
قوة المحرك الرئيسي/كيلوواط |
الحجم (الطول * العرض * الارتفاع)/م |
الوزن/كجم |
|
YH3615 |
10*32*75 |
المستوى 6 -4 كيلو واط |
2.50*1.60*1.50 |
4000 |
|
YH3620 |
12*30*85 |
المستوى 6 -7.5 كيلو واط |
2.80*1.90*1.90 |
5500 |
|
YH3625 |
14*45*105 |
المستوى 6 -18.5 كيلو واط |
4.37*2.07*1.98 |
8600 |
يعمل هيكل ماكينة التجهيز على البارد ذات 3 قوالب و6 نفخ على تقسيم التشوه إلى مراحل دقيقة يتم التحكم فيها بدلاً من إجبار حركة المواد على عدد أقل من الضربات الثقيلة.
تشمل خصائص التشكيل الرئيسية ما يلي:
إعادة التوزيع التدريجي للحجم عبر ست مراحل تأثير
تقليل الضغط الناتج عن كل ضربة
تحسين محاذاة تدفق الألياف داخل هيكل الرأس
تعزيز اتساق الأبعاد للهندسة المعقدة
يدعم منطق التشكيل المرحلي هذا:
نسب كبيرة من الرأس إلى الساق
فترات استراحة عميقة
ملفات تعريف الرأس متعددة الخطوات
انتقالات الكتف الدقيقة
تعمل الضربات الإضافية على تحسين إمكانية التحكم، خاصة بالنسبة للأجزاء التي يكون فيها التماثل والتركيز أمرًا بالغ الأهمية.
مرونة أكبر في التشكيل لتصميمات البراغي المتقدمة
تكرار الأبعاد المستقر عبر فترات الإنتاج الطويلة
تحسين استخدام المواد من خلال التشوه المتحكم فيه
تقليل خطر التشقق في المواد عالية القوة
توزيع متوازن لحمل التشكيل لتحسين عمر القالب
تم تصميم الماكينة للتكامل في بيئات تصنيع أدوات التثبيت ذات الحجم الكبير حيث تعد استمرارية الإنتاج واستقرار الأجزاء أمرًا ضروريًا.

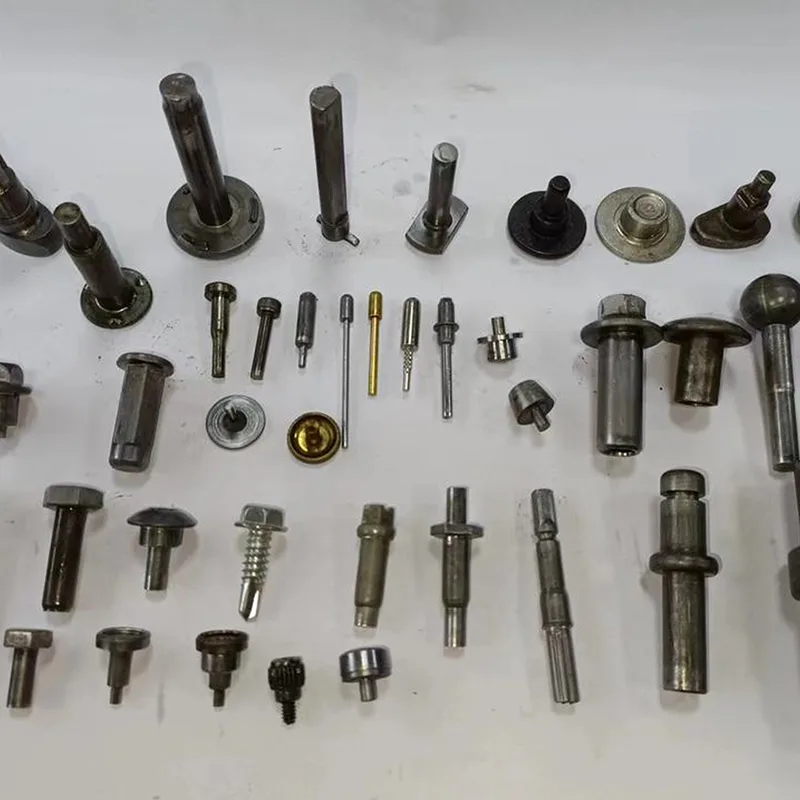

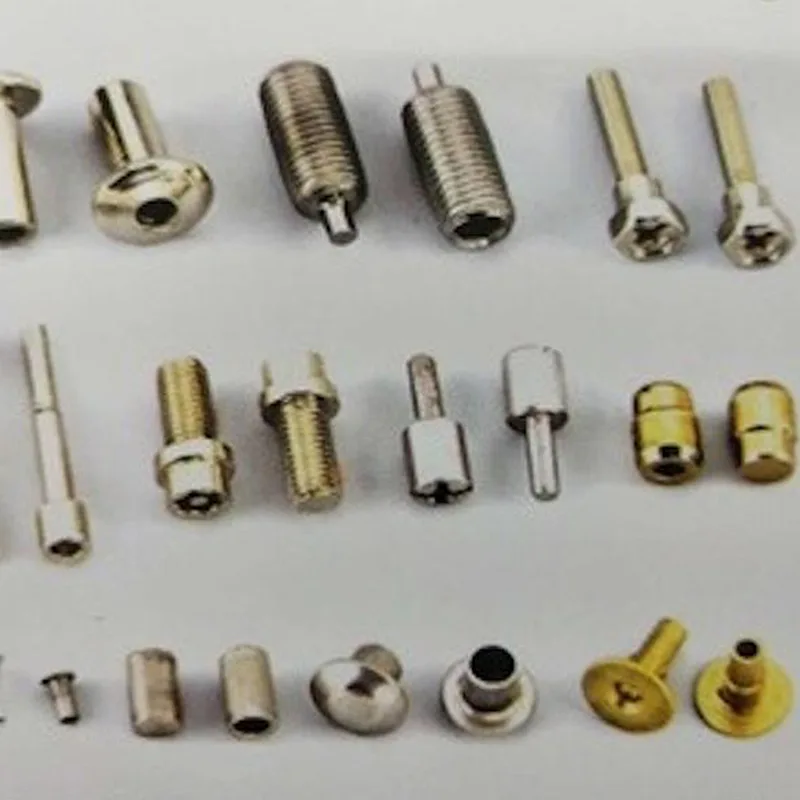

مناسبة للتصنيع:
البراغي الهيكلية للسيارات
مثبتات الآلات الثقيلة
مسامير شفة مع ميزات العطلة العميقة
مسامير صناعية عالية القوة
مثبتات مصممة خصيصًا متعددة الخطوات
تدعم ماكينة الرؤوس الباردة ذات 3 قوالب و6 نفخ الفولاذ الكربوني وسبائك الفولاذ ودرجات مختارة من الفولاذ المقاوم للصدأ اعتمادًا على إعداد المواد ومعلمات التشكيل.
عادةً ما يتم تحديد تكوين 3-Die 6-Blow عندما:
لا يمكن تحقيق هندسة المنتج باستخدام أنظمة النفخ الثلاثة
تزيد قوة المادة من تعقيد التشكيل
تتطلب هندسة الرأس تشكيلًا تدريجيًا
مطلوب تركيز محكم واستقرار الأبعاد
تتطلب المعالجة النهائية جودة تشكيل مسبقة متسقة
يعمل هذا النظام على سد الفجوة بين آلات النفخ المتعددة متوسطة المستوى وخطوط المعالجة الباردة واسعة النطاق المتخصصة للغاية.
س1: ما فائدة 6 ضربات مقابل 3 ضربات؟
تسمح ست ضربات بتحكم أدق في تدفق المواد، مما يقلل من إجهاد التشكيل في كل مرحلة ويحسن الدقة الهندسية.
س2: كيف يؤثر ذلك على حياة الموت؟
يؤدي توزيع التشوه عبر ست ضربات إلى تقليل إجهاد التأثير الأقصى، مما يمكن أن يحسن طول عمر القالب في ظل ظروف التشغيل المناسبة.
س3: هل هذا التكوين مخصص للإنتاج بكميات كبيرة؟
نعم. إنه مصمم لبيئات الإنتاج الصناعي المستمرة التي تتطلب استقرار الأبعاد وموثوقية العملية.
