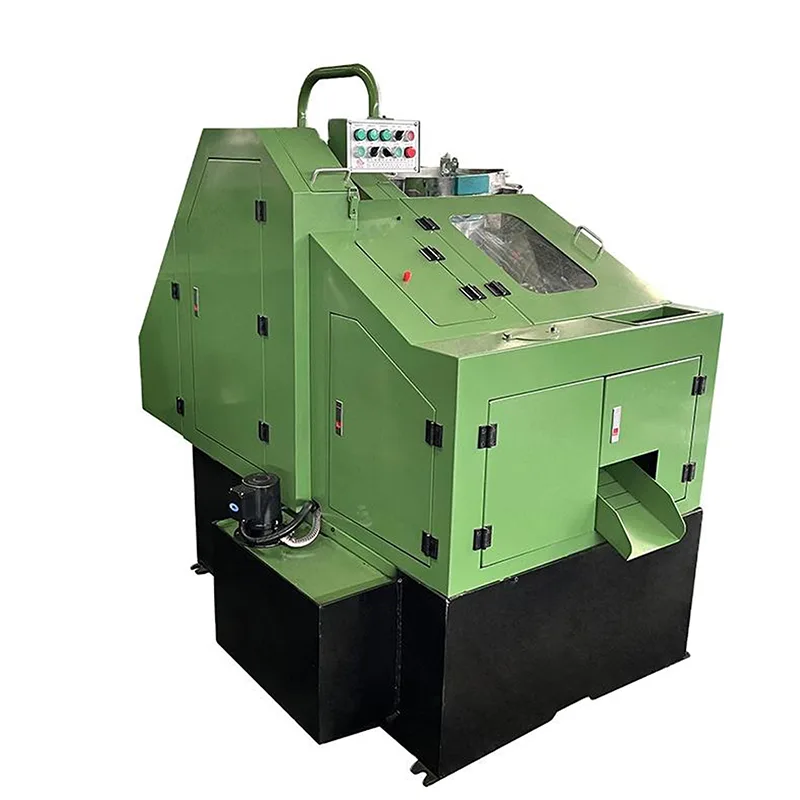

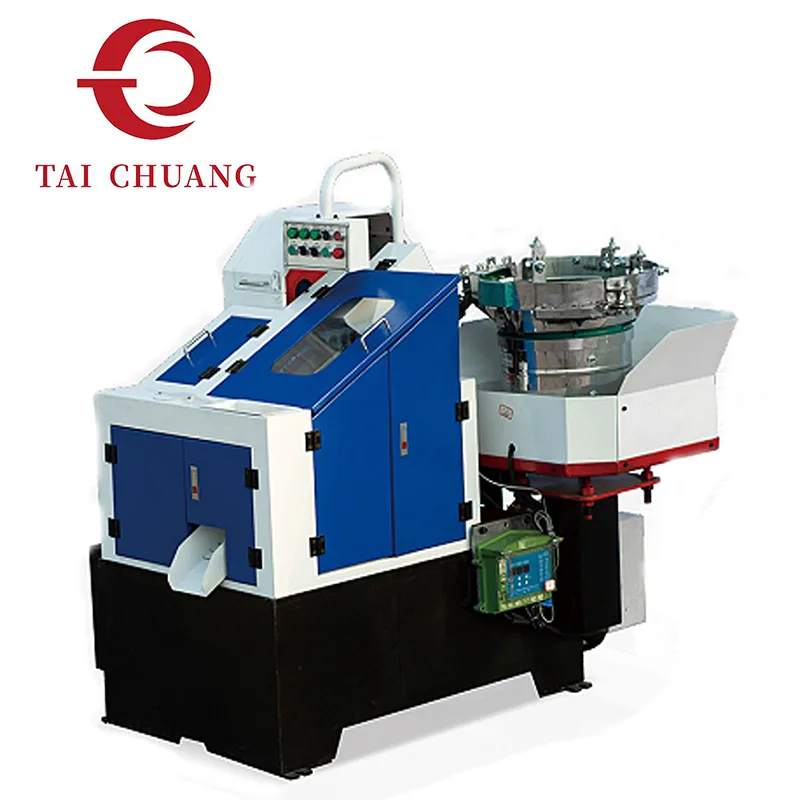

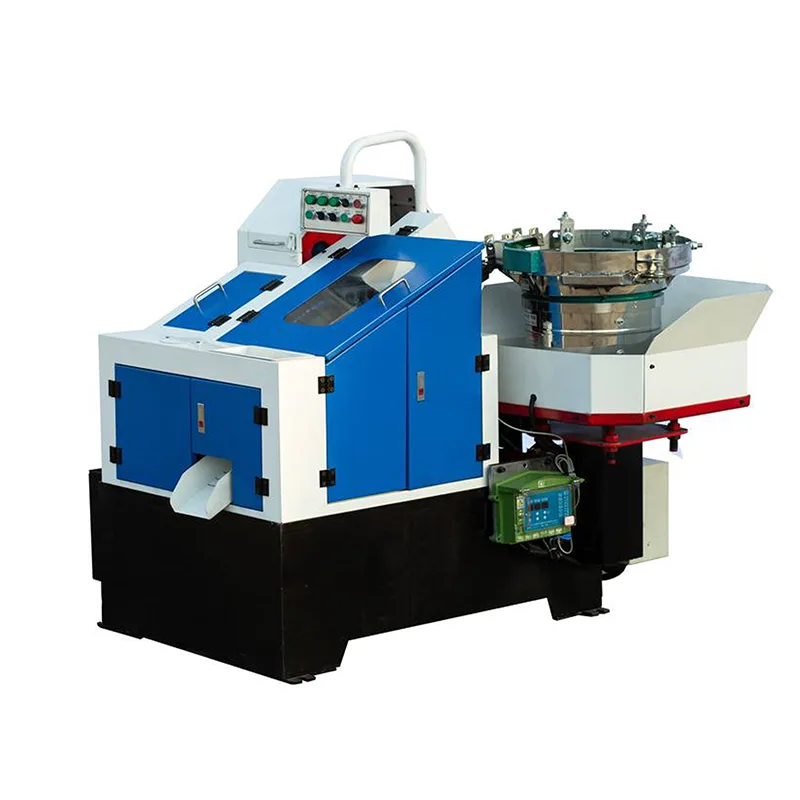

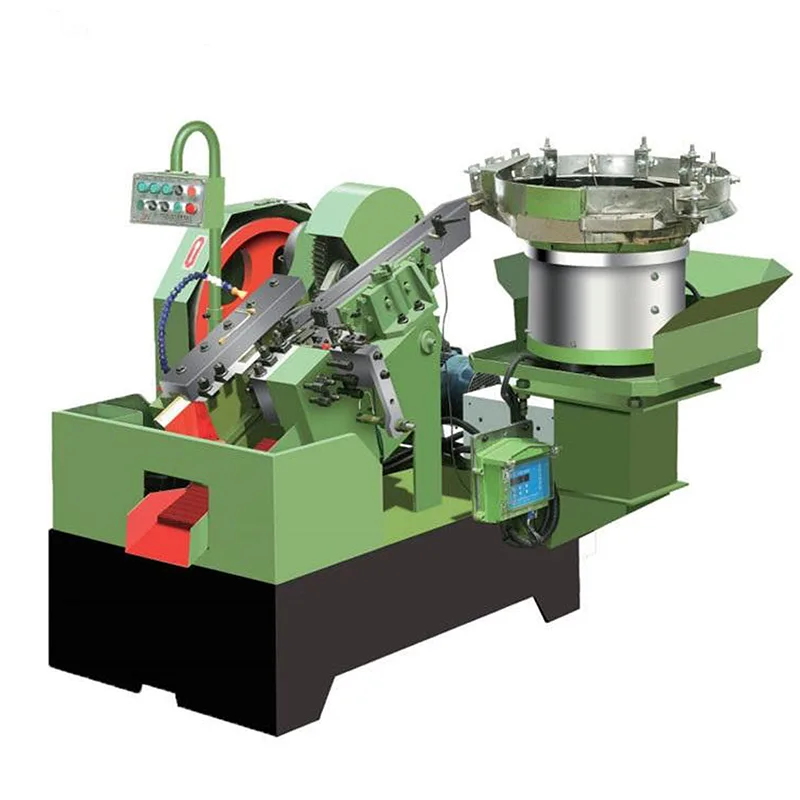

تم تصميم آلة لف الخيوط من نوع وحدة التغذية الهزازة مع تروس مكشوفة لتشكيل خيوط خارجية من خلال الدرفلة على البارد أثناء استخدام نظام الاهتزاز لتوجيه الأجزاء إلى منطقة اللف بطريقة منظمة. تساعد وحدة التغذية الاهتزازية على محاذاة أدوات التثبيت قبل التدحرج، مما يدعم سير العمل الأكثر سلاسة ويقلل سلوك التغذية العشوائي.
في التكوين المكشوف للعتاد، تكون مكونات ناقل الحركة مرئية بشكل مفتوح، مما يسمح للمشغلين وأفراد الصيانة بمراقبة الحركة والمشاركة وحالة التشغيل بوضوح أثناء الإنتاج. غالبًا ما يتم تقدير هذه الميزة الهيكلية في ورش العمل حيث تعد الشفافية الميكانيكية والفحص الروتيني أمرًا مهمًا.
| نموذج | الحد الأقصى للقطر الفارغ / مم | الحد الأقصى للطول الفارغ / مم | قوالب متحركة الطول / مم | القدرة / جهاز كمبيوتر / دقيقة | قوة المحرك الرئيسي/كيلوواط | الحجم (الطول * العرض * الارتفاع)/م | الوزن/كجم | |
| TC3-20Z | 3 | 20 | 55*18*20 | 45*18*20 | 330-380 | 0.75 | 1.30*0.98*1.30 | 250 |
| TC4-25Z | 4 | 25 | 80*20*25 | 65*20*25 | 280-330 | 2.2 | 1.57*1.05*1.50 | 320 |
| TC4-40Z | 5 | 40 | 89*25*40 | 76*25*40 | 260-300 | 2.2 | 1.60*1.44*1.55 | 850 |
| TC5-50Z | 5 | 50 | 105*25*50 | 90*25*50 | 220-260 | 3.0 | 1.67*1.35*1.50 | 950 |
| TC5-65Z | 6 | 65 | 105*25*65 | 90*25*65 | 120-140 | 3.0 | 1.70*1.36*1.50 | 1000 |
| TC6-80Z | 8 | 82 | 125*25*80 | 110*25*80 | 80-100 | 4.0 | 1.75*1.52*1.50 | 1100 |
| TC6-120Z | 8 | 120 | 125*25*120 | 110*25*120 | 80-100 | 4.0 | 1.70*1.60*1.30 | 1200 |
| TC8-80Z | 10 | 80 | 140*30*80 | 125*30*80 | 80-100 | 5.5 | 1.85*1.50*1.20 | 1650 |
| TC8-130Z | 10 | 130 | 140*30*130 | 125*30*130 | 80-100 | 7.5 | 1.85*1.50*1.25 | 1850 |
| TC8-300Z | 8 | 300 | 140*30*300 | 125*30*300 | 40-60 | 7.5 | 2.37*2.15*1.62 | 2100 |
| TC10-100Z | 12 | 100 | 170*30*100 | 150*30*100 | 70-90 | 7.5 | 2.00*1.70*1.35 | 1950 |
| TC12-120Z | 14 | 120 | 210*40*120 | 190*40*120 | 40-50 | 11 | 2.67*1.93*1.60 | 2800 |
| TC16-200Z | 18 | 200 | 260*45*200 | 230*45*200 | 30-40 | 30 | 2.75*2.10*1.65 | 5800 |
يلعب استقرار التغذية دورًا مهمًا في اتساق لف الخيط. يتم اختيار أنظمة التغذية الاهتزازية بشكل شائع للمساعدة في التحكم في اتجاه الجزء وتدفقه قبل التدحرج. عندما تدخل الأجزاء إلى منطقة التدحرج بطريقة أكثر اتساقًا، تصبح عملية التدحرج نفسها أكثر قابلية للتنبؤ بها.
في بيئات الإنتاج العملية، تساعد التغذية الاهتزازية على تقليل التوقفات غير المنتظمة وتدعم إيقاعًا أكثر سلاسة، خاصة عند معالجة أدوات التثبيت القياسية ذات الأبعاد المتسقة.
بالمقارنة مع تصميمات ناقل الحركة المغلقة، يؤكد التكوين المكشوف للترس على الوضوح الهيكلي وإمكانية الوصول. غالبًا ما يتم اختيار آلة لف الخيط هذه من قبل المشترين الذين يمنحون الأولوية للتخطيط الميكانيكي المباشر وسهولة المراقبة أثناء التشغيل اليومي.
يركز التصميم على سلوك التدحرج المستقر، وجودة الخيط القابلة للتكرار، والتشغيل الذي يمكن التنبؤ به. إنه مخصص للتطبيقات التي لا تتطلب تغييرات متكررة في المعلمات، ويكون استقرار العملية هو الاهتمام الرئيسي.

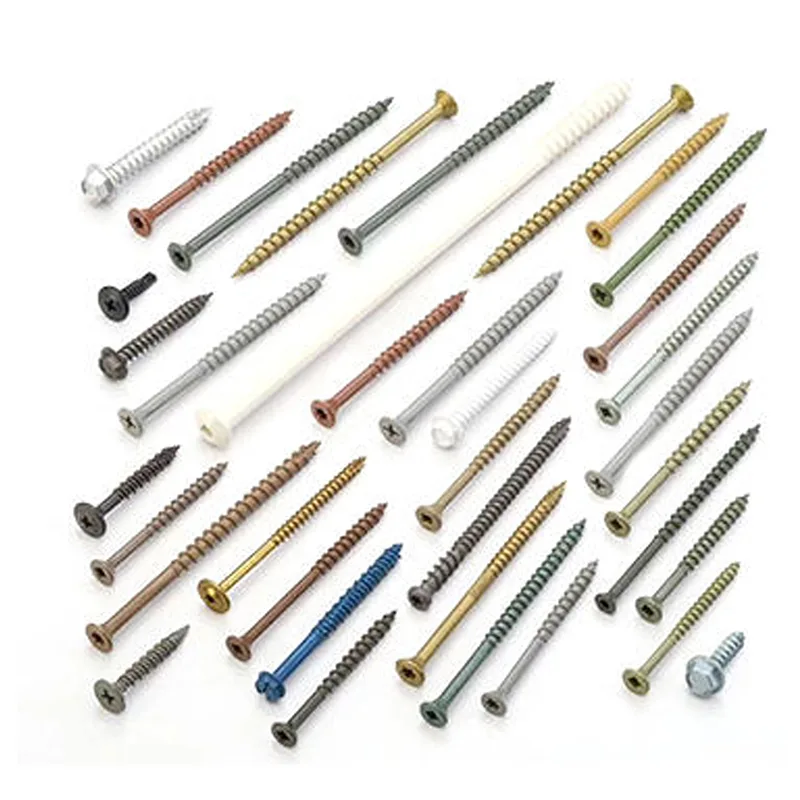

ماكينة لف الخيوط من نوع المغذي الهزاز مع تروس مكشوفة، تُستخدم بشكل شائع لتشكيل الخيوط على البراغي، البراغي، والمثبتات المماثلة المطبقة في أجهزة البناء، التجميعات الميكانيكية، مكونات السيارات، والمنتجات الصناعية العامة. يتم تقييم مدى ملاءمة التطبيق الفعلي بناءً على الرسومات المؤكدة ونوع المادة وتصميم الخيط الذي تمت مراجعته أثناء عملية تحديد المصادر.

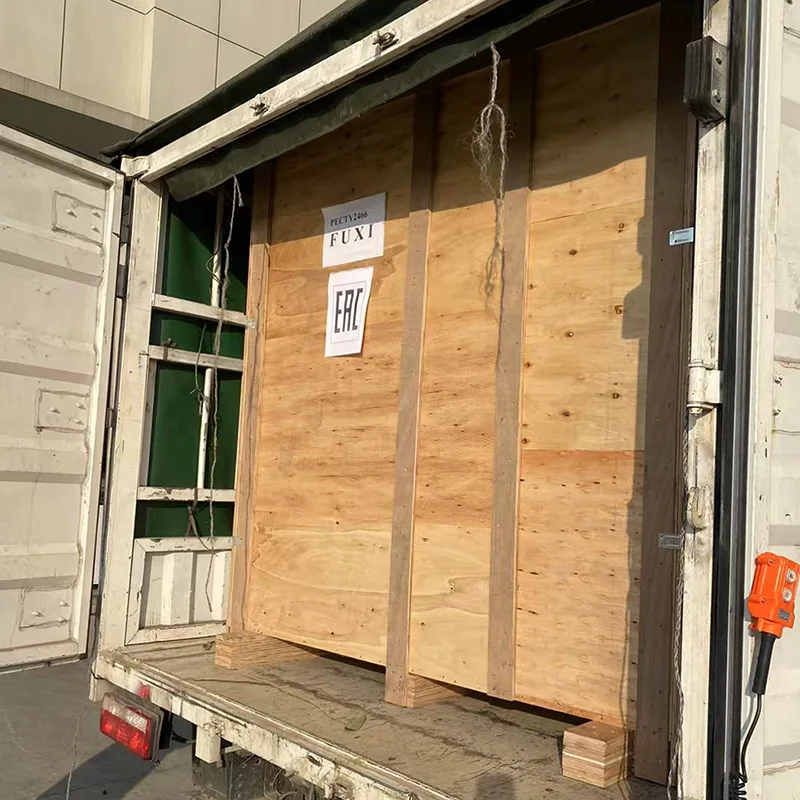

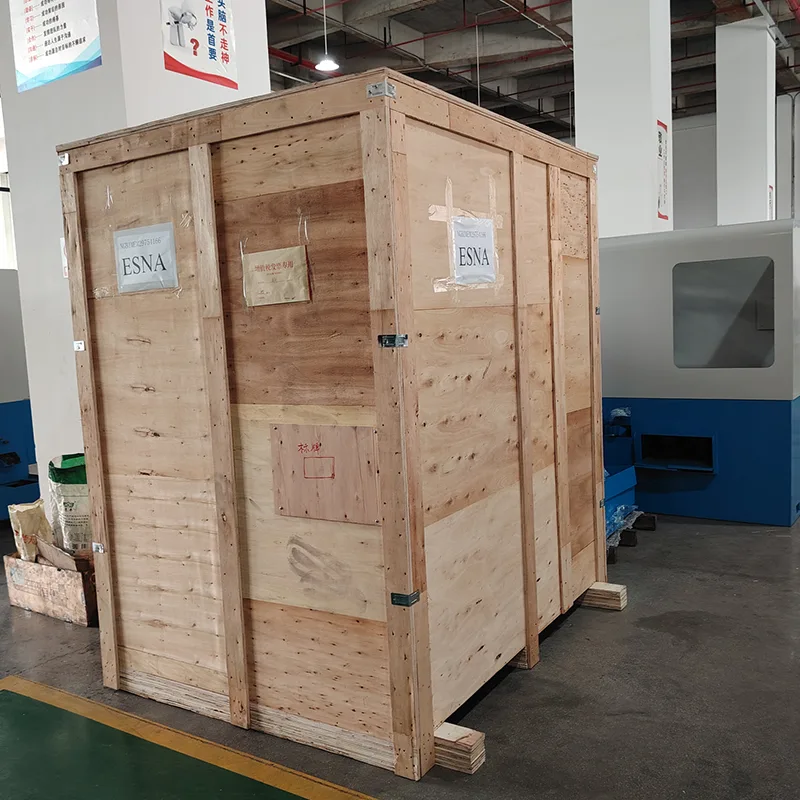

لدعم التسليم الدولي، يتم تطبيق التغليف القياسي للتصدير. يتم تثبيت الآلات وحمايتها بشكل آمن لتقليل مخاطر التلف أثناء النقل. يتم استخدام حماية السطح ووضع العلامات الواضحة لدعم التحميل والتفريغ والتعامل الآمن في الموقع.
يلعب التغليف المناسب دورًا مهمًا في ضمان وصول المعدات في حالة جيدة وجاهزة للتركيب.
