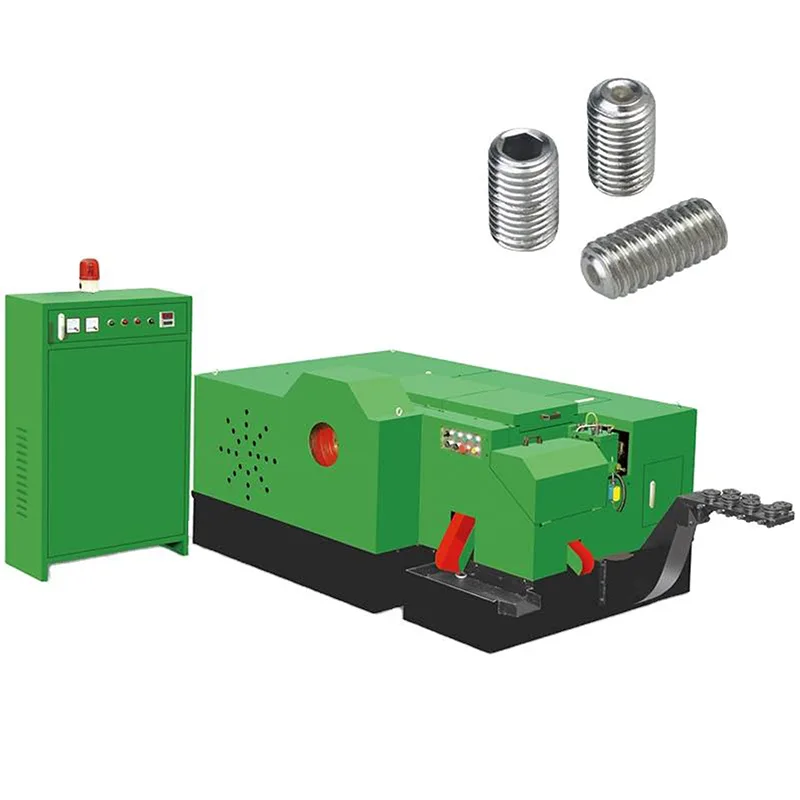

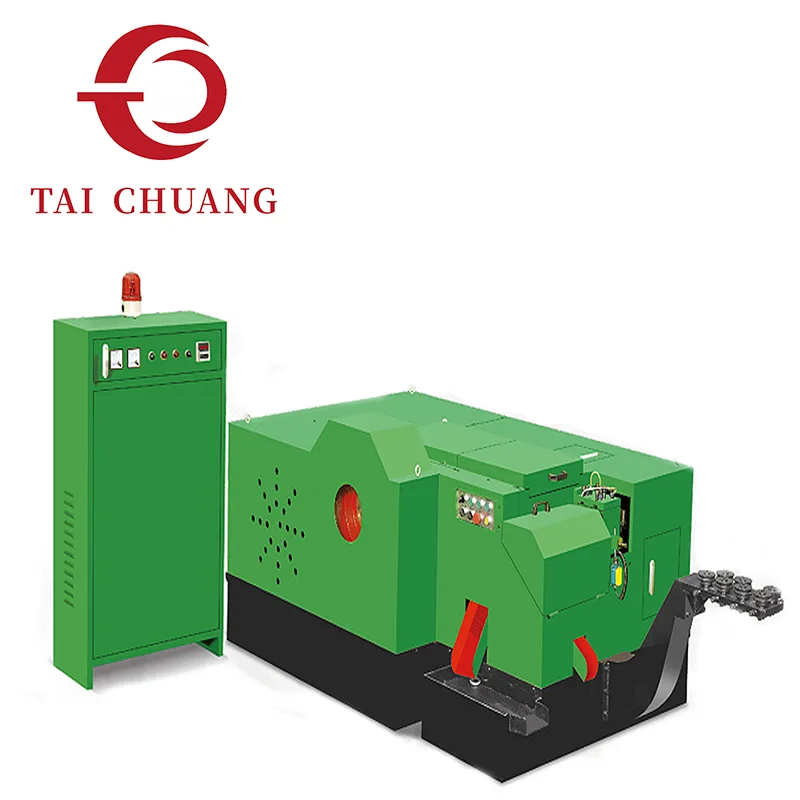

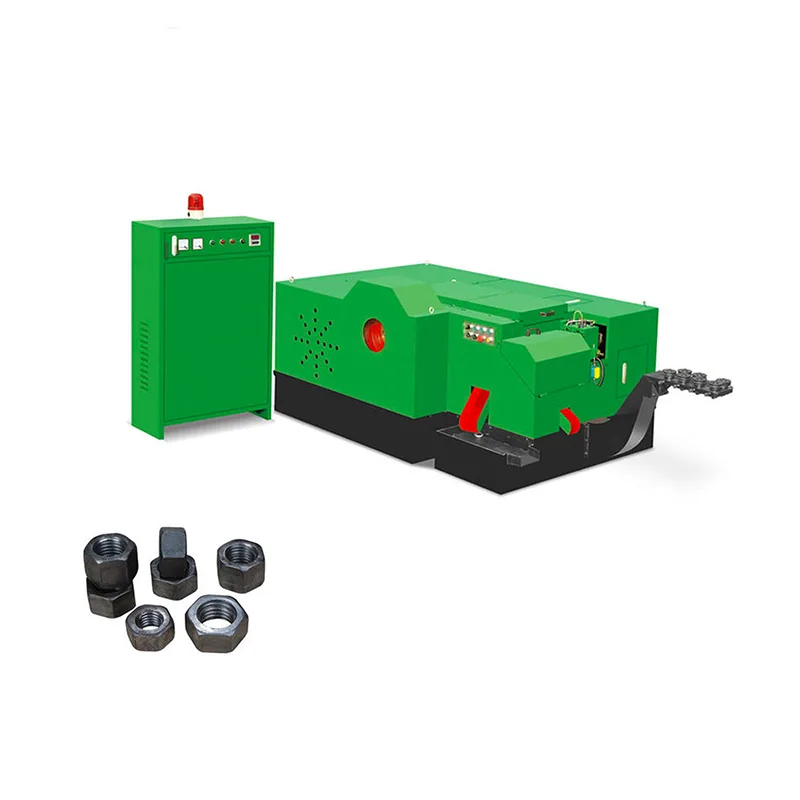

تم تحسين آلة تشكيل الصواميل ذات الحجم الصغير لتشكيل الصواميل بأقطار صغيرة نسبيًا وتفاصيل هيكلية دقيقة. في تطبيقات ماكينات المعالجة الباردة، تقدم قطع العمل الأصغر تحديات مختلفة، مثل حساسية المحاذاة، والتحكم في تدفق المواد، وتنوع الأبعاد.

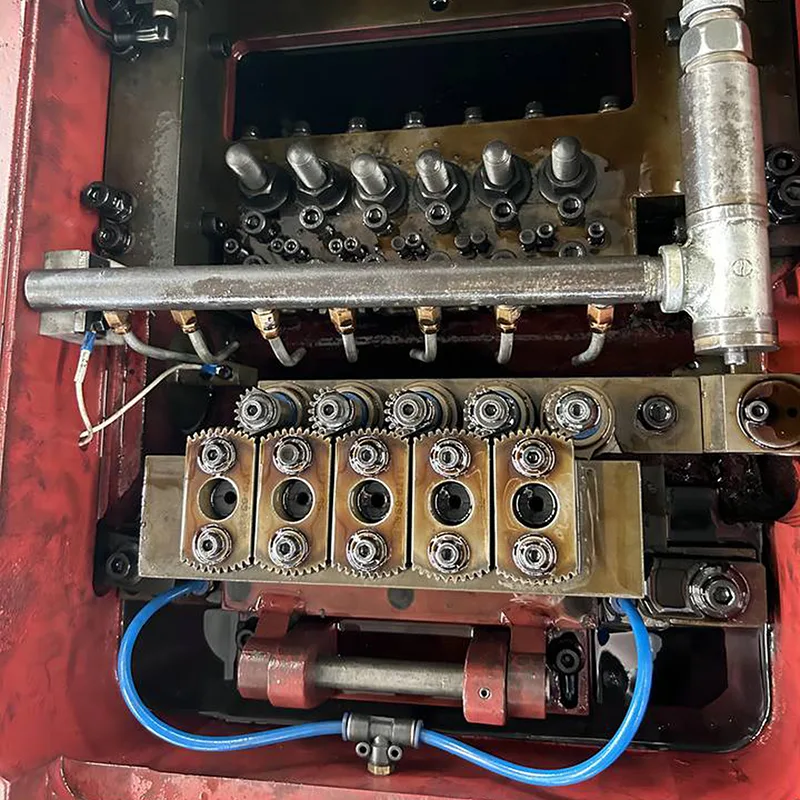

بدلاً من التركيز على تشكيل القدرة، تؤكد أداة تشكيل الصمولة هذه على الدقة والثبات وتحديد المواقع القابل للتكرار. يتم ترتيب مراحل الأدوات والتشكيل لدعم التشوه المتحكم فيه المناسب لملفات الصواميل الصغيرة، مما يساعد في الحفاظ على هندسة متسقة عبر الإنتاج المستمر.
تقدم TAICHUANG هذا الحل للمشترين الذين يمنحون الأولوية للدقة والموثوقية في تصنيع الجوز الصغير بدلاً من التعقيد العالي في التشكيل.
|
نموذج |
تي سي إن إف-8بي6 إس |
تيكنف-8B6L |
تي سي إن إف-11بي6 إس |
تي سي إن إف-11بي6 إل |
|
كمية القوالب/لا. |
6 |
6 |
6 |
6 |
|
المنتجات خارج القطر/مم |
5-8 |
5-8 |
5.5-12.7 |
5.5-12.7 |
|
حجم المنتجات/مم |
M2.5-M5 |
M2.5-M5 |
M3-M6 |
M3-M6 |
|
الحد الأقصى لقطر القطع/مم |
8 |
8 |
12 |
12 |
|
الحد الأقصى لطول القطع/مم |
10 |
15 |
20 |
35 |
|
الملعب / مم |
38 |
38 |
50 |
50 |
|
قوة الضغط/كجم |
30000 |
30000 |
65000 |
65000 |
|
القدرة / جهاز كمبيوتر / دقيقة |
160-200 |
160-200 |
120-160 |
120-160 |
|
محرك التشحيم / كيلوواط |
1.5 |
1.5 |
1.5 |
1.5 |
|
استهلاك الزيوت/لتر |
400 |
400 |
600 |
600 |
|
قوة المحرك الرئيسي/كيلوواط |
7.5 |
7.5 |
11 |
11 |
|
الحجم (الطول * العرض * الارتفاع)/سم |
300*136*100 |
300*136*100 |
390*163*126 |
390*163*126 |
|
الوزن/كجم |
2100 |
2100 |
4200 |
4200 |
|
نموذج |
تي سي إن إف-14بي6 إس | تيكنف-14B6L | تي سي إن إف-17بي6 إس | تي سي إن إف-19بي6 إس |
|
كمية القوالب/لا. |
6 | 6 | 6 | 6 |
|
المنتجات خارج القطر/مم |
10-17 | 10-17 | 14-17 | 14-22 |
|
حجم المنتجات/مم |
M6-M10 | M6-M10 | M8-M10 | M8-M14 |
|
الحد الأقصى لقطر القطع/مم |
14 | 14 | 17 | 19 |
|
الحد الأقصى لطول القطع/مم |
25 | 35 | 40 | 60 |
|
الملعب / مم |
60 | 60 | 70 | 80 |
|
قوة الضغط/كجم |
90000 | 90000 | 120000 | 200000 |
|
القدرة / جهاز كمبيوتر / دقيقة |
100-160 | 100-160 | 100-140 | 80-140 |
|
محرك التشحيم / كيلوواط |
2.2 | 2.2 | 2.2 | 2.2 |
|
استهلاك الزيوت/لتر |
900 | 900 | 1200 | 1600 |
|
قوة المحرك الرئيسي/كيلوواط |
15 | 15 | 30 | 45 |
|
الحجم (الطول * العرض * الارتفاع)/سم |
460*193*155 | 460*193*155 | 480*220*180 | 510*230*190 |
|
الوزن/كجم |
8500 | 8500 | 11500 | 16000 |
وضع مستقر للمواد لقطع العمل الصغيرة
تشوه متحكم فيه لتقليل تباين الأبعاد
إيقاع تشكيل مثالي لأحجام الجوز المدمجة
تحسين الاتساق عبر فترات الإنتاج الطويلة

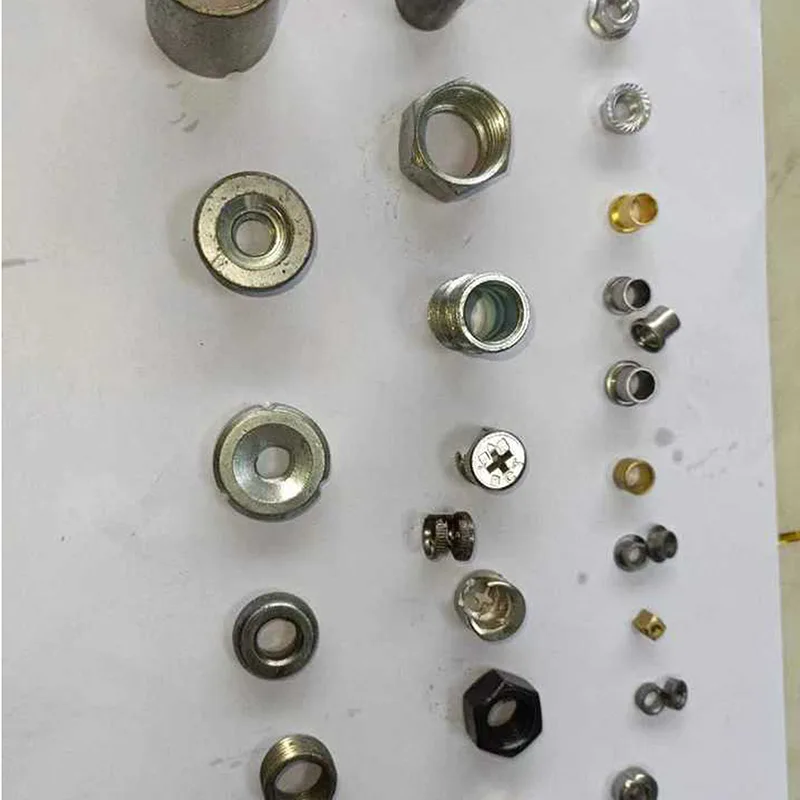

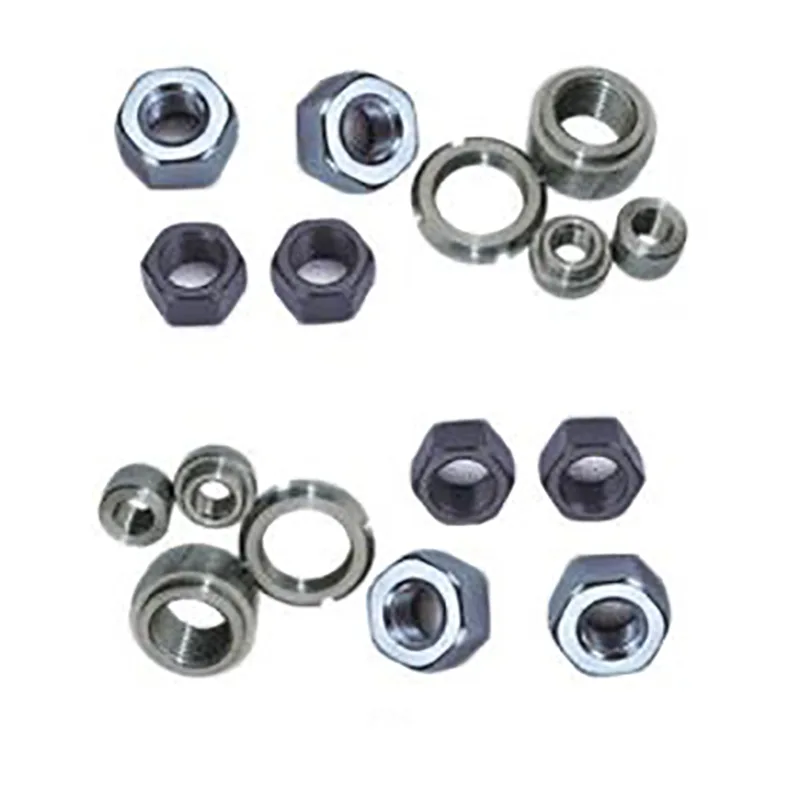

مكسرات سداسية صغيرة
مثبتات دقيقة للإلكترونيات والآلات
مكونات ميكانيكية خفيفة
أنظمة التثبيت المدمجة
يتطلب تشكيل الجوز الصغير توازنًا دقيقًا بين قوة التشكيل والتحكم في التشوه. القوة المفرطة قد تسبب عدم الاستقرار، في حين أن التحكم غير الكافي يمكن أن يؤدي إلى عدم تناسق الأبعاد. يعالج الجوز الصغير الحجم هذه المشكلة من خلال التركيز على سلوك التشكيل المتوقع بدلاً من الحد الأقصى للإنتاج.
تدعم TAICHUANG العملاء من خلال المساعدة في مطابقة التكوين السابق للصمولة مع حجم الصمولة، وخصائص المواد، وتوقعات الدقة.
س 1: ما الذي يحدد شكل الجوز "الحجم الصغير"؟
إنه مصمم للمكسرات ذات الأبعاد الأصغر التي تتطلب تحكمًا دقيقًا في التشكيل.
س2: هل يمكن استخدامه للمكسرات القياسية؟
نعم، ولكن يتم اختياره بشكل أساسي عندما تكون دقة الحجم الصغير أولوية.
س 3: هل هذا مناسب لتطبيقات التثبيت الدقيقة؟
يتم تقييمه بشكل شائع للتطبيقات التي يكون فيها اتساق الأبعاد أمرًا بالغ الأهمية.
