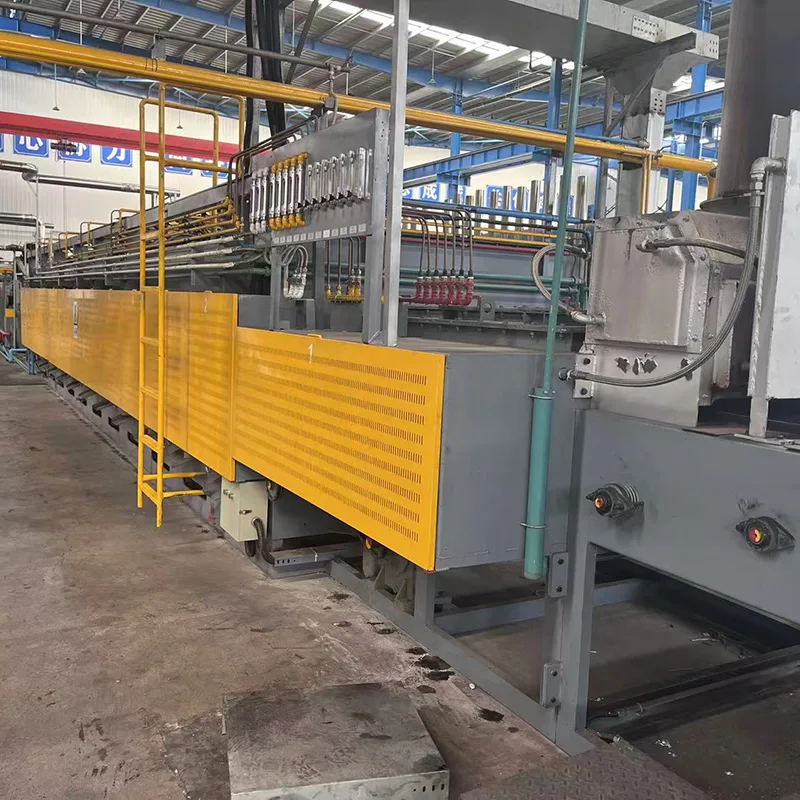

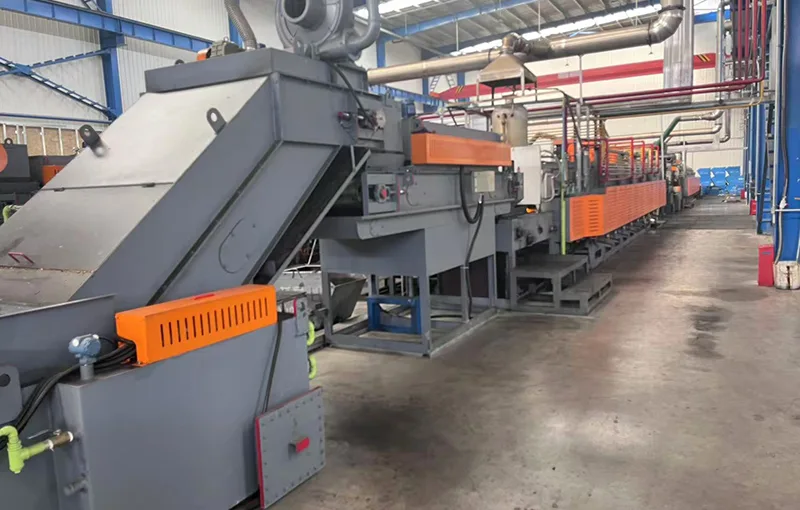

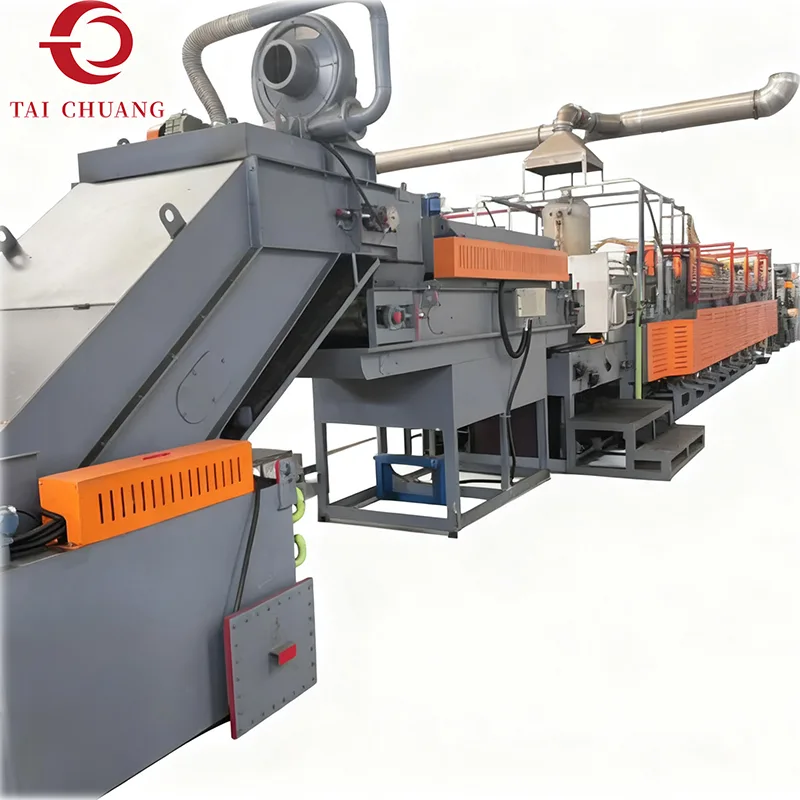

تعد المعالجة الحرارية عملية حاسمة في تصنيع المعادن تعمل على تحسين الخواص الميكانيكية للمكونات مثل الصلابة والقوة والمتانة. تم تصميم فرن الحزام الشبكي لإجراء معالجة حرارية مستمرة للأجزاء المعدنية الصغيرة والمتوسطة الحجم باستخدام نظام الحزام الشبكي الناقل.
في هذا النوع من الأفران، يتم نقل المكونات المعدنية عبر مناطق تسخين مختلفة على حزام شبكي متحرك. تسمح البيئة الحرارية الخاضعة للرقابة للأجزاء بالخضوع لعمليات مثل التلدين، أو التبريد، أو التقسية، أو الكربنة وفقًا لمتطلبات الإنتاج. تضمن الحركة المستمرة عبر الفرن توزيعًا موحدًا للحرارة ونتائج معالجة متسقة.
يسمح الحزام الناقل الشبكي بتوزيع المكونات بالتساوي ونقلها بسلاسة عبر غرفة التسخين. هذا التصميم مناسب بشكل خاص لمعالجة كميات كبيرة من الأجزاء المعدنية الصغيرة التي تتطلب ظروف معالجة حرارية ثابتة.
يتم استخدام فرن الحزام الشبكي على نطاق واسع في تصنيع أدوات التثبيت، وإنتاج مكونات السيارات، ومعالجة الأجهزة المعدنية. من خلال تمكين التشغيل المستمر، يساعد الفرن الشركات المصنعة على تحسين كفاءة الإنتاج مع الحفاظ على جودة المعالجة الحرارية المستقرة.
توفر TAICHUANG أفران المعالجة الحرارية ذات الحزام الشبكي كجزء من حلول معدات المعالجة الحرارية الصناعية.
|
نموذج |
الطاقة (كيلوواط) |
إجمالي الطاقة (كيلوواط) |
درجة حرارة العمل. |
البعد العامل (مم) |
طول منطقة العمل (مم) |
السعة (كجم/ثانية) |
|
ر ب - 805 - أ |
80 |
160 - 180 |
950 |
400320080 |
23000 |
تصلب 150، الكربنة 60 |
|
ر ب - 805 - 1 |
120 |
220 - 250 |
950 |
500470080 |
25000 |
تصلب 300، كربنة 150 |
|
ر ب - 805 - 2 |
220 |
400 |
950 |
600600080 |
38000 |
تصلب 450، الكربنة 220 |
|
ر ب - 805 - 3 |
240 |
450 |
950 |
800600080 |
38000 |
تصلب 150، الكربنة 60 |
|
ر ب - 805 - 4 |
300 |
480 |
950 |
1000600080 |
37000 |
تصلب 700، الكربنة 350 |
|
ر ب - 805 - 5 |
460 |
800 |
950 |
10001000080 |
51000 |
تصلب 1300، الكربنة 7500 |
|
ر ب - 805 - 6 |
950 |
1800 |
950 |
12001350080 |
60000 |
تصلب 2500، الكربنة 1350 |
يقوم فرن الحزام الشبكي بإجراء المعالجة الحرارية من خلال نظام قائم على الناقل المستمر.
يتم وضع الأجزاء المعدنية على الحزام الناقل الشبكي عند مدخل الفرن.
تتحرك المكونات من خلال غرفة تسخين يتم التحكم فيها حيث يتم الحفاظ على درجة الحرارة بدقة وفقًا لعملية المعالجة الحرارية المطلوبة.
تبقى الأجزاء في درجات حرارة محددة لفترة محددة لتحقيق خصائص المواد المطلوبة.
بعد التسخين، تنتقل المكونات إلى مناطق التبريد حيث تنخفض درجة الحرارة تدريجياً.
تخرج المكونات النهائية من الفرن وتكون جاهزة لمزيد من المعالجة أو الفحص.
يقوم حزام شبكي معدني متين بنقل المكونات بشكل مستمر عبر غرفة الفرن.
يشتمل الفرن على مناطق تسخين متعددة للحفاظ على التحكم الدقيق في درجة الحرارة.
يسمح النظام القائم على الناقل بمعالجة الحرارة دون انقطاع.
تم تصميم الفرن للتشغيل طويل الأمد في بيئات التصنيع.
يستخدم فرن الحزام الشبكي بشكل شائع للمعالجة الحرارية للمكونات المعدنية الصغيرة المنتجة بكميات كبيرة.
الأجزاء النموذجية تشمل:
البراغي والمسامير
المكسرات والسحابات
الينابيع
قطع غيار السيارات الصغيرة
مكونات الأجهزة
الأجزاء الميكانيكية المعدنية
تتطلب هذه الأجزاء معالجة حرارية يتم التحكم فيها لتحقيق القوة الميكانيكية والمتانة المطلوبة.
تستخدم أفران الحزام الشبكي المستمر على نطاق واسع في الصناعات التحويلية التي تتطلب معالجة حرارية كبيرة الحجم.
تشمل الصناعات النموذجية ما يلي:
تصنيع السحابة
إنتاج قطع غيار السيارات
تصنيع الأجهزة
معالجة المكونات المعدنية
تصنيع المعدات الصناعية
يعتمد المصنعون في هذه الصناعات على أفران الحزام الشبكي لتحسين قوة المنتج وموثوقيته من خلال عمليات المعالجة الحرارية الخاضعة للرقابة.
توفر TAICHUANG حلول المعدات الصناعية المصممة لدعم عمليات التصنيع الحديثة. تساعد أفران الحزام الشبكي المقدمة من TAICHUANG المصنعين على تحقيق أداء معالجة حرارية مستقر في بيئات الإنتاج واسعة النطاق.
حلول معدات المعالجة الحرارية الصناعية
أنظمة الفرن المستمر للمكونات المعدنية
المعدات المناسبة لتصنيع الأجهزة والمثبتات
حلول تخدم الأسواق الصناعية العالمية
ما هو فرن الحزام الشبكي؟
فرن الحزام الشبكي عبارة عن فرن معالجة حرارية مستمرة يستخدم حزام ناقل شبكي معدني لنقل الأجزاء عبر مناطق التسخين والتبريد.
ما هي العمليات التي يمكن تنفيذها في فرن الحزام الشبكي؟
تشمل عمليات المعالجة الحرارية الشائعة التلدين، والتلطيف، والكربنة، والتبريد اعتمادًا على تكوين الفرن.
ما هي أنواع الأجزاء المناسبة لأفران الحزام الشبكي؟
تعتبر أفران الحزام الشبكي مثالية للأجزاء المعدنية الصغيرة مثل السحابات والينابيع ومكونات الأجهزة.
ما هي الصناعات التي تستخدم عادة أفران الحزام الشبكي؟
تستخدم صناعات مثل تصنيع أدوات التثبيت وإنتاج مكونات السيارات وتصنيع الأجهزة أفران الحزام الشبكي على نطاق واسع.
ما هي ميزة فرن المعالجة الحرارية المستمرة؟
تسمح الأفران المستمرة بمعالجة كميات كبيرة من الأجزاء بكفاءة مع جودة معالجة حرارية متسقة.
