غالبًا ما تتطلب تطبيقات المعالجة الدقيقة هياكل آلية يمكنها الحفاظ على الاستقرار على المدى الطويل والحد الأدنى من الاهتزاز أثناء المعالجة عالية الدقة. تم تصميم مركز معالجة الرخام القنطري لتلبية هذه المتطلبات من خلال تكوين تصنيع على طراز القنطرية جنبًا إلى جنب مع قاعدة آلة الجرانيت.
يوفر الجرانيت، الذي يشار إليه غالبًا بالرخام في بناء الآلات الصناعية، ثباتًا حراريًا ممتازًا وخصائص تخميد الاهتزازات مقارنة بهياكل الحديد الزهر التقليدية. باستخدام قاعدة من الجرانيت، يمكن لمنصة الماكينة الحفاظ على دقة أبعاد ثابتة حتى أثناء دورات المعالجة الطويلة أو تقلبات درجات الحرارة في بيئة ورشة العمل.
يسمح هيكل القنطرية لنظام التشغيل بالحفاظ على صلابة عالية عند معالجة قطع العمل الأكبر حجمًا. مع جسر القنطرة الممتد عبر قاعدة الماكينة، يتم توزيع قوى القطع بشكل أكثر توازنًا في جميع أنحاء إطار الماكينة. يساعد هذا التكوين على تقليل التشوه الهيكلي أثناء عمليات الطحن الثقيلة ويدعم المشاركة المستقرة للأداة أثناء المعالجة الدقيقة.
يتم استخدام مركز معالجة قنطرية الرخام على نطاق واسع في الصناعات التي تتطلب دقة تصنيع عالية للمكونات ذات الدقة المتوسطة إلى الكبيرة. من خلال مزيج من التصميم الميكانيكي الصلب، والتحكم الدقيق في الحركة، والمواد الهيكلية المستقرة، يوفر النظام منصة موثوقة لمهام التصنيع CNC الصعبة.
توفر TAICHUANG حل التصنيع القنطري هذا لدعم الشركات المصنعة التي تسعى إلى تعزيز الاستقرار الهيكلي وتحسين دقة التصنيع.
|
رحلة |
|
|
ضربة المحور X |
2000 ملم |
|
السفر على المحور ص |
1200 ملم |
|
ضربة المحور Z |
500 ملم |
|
سرعة المغزل |
20000 دورة في الدقيقة |
|
ثقب تفتق المغزل |
BT30Φ100mm |
|
نموذج مجلة الأدوات |
الصحن الطائر |
|
سعة المجلة |
16 قطعة |
|
وقت تغيير الأداة |
2 ثانية |
|
حركة المحور X |
30 م/دقيقة |
|
حركة المحور Y |
30 م/دقيقة |
|
حركة المحور Z |
30 م/دقيقة |
|
سرعة تغذية القطع X/Y/Z |
20000 مم/دقيقة |
|
نظام التشغيل |
سينتيك |
|
محرك المغزل |
5.5 كيلو واط |
|
محرك محور X/Y/Z |
1.8/3.0/1.8 كيلو واط |
|
نظام التشحيم |
التشحيم التلقائي |
|
نظام التبريد |
تبريد رذاذ الماء |
|
دقة تحديد موضع المحور X |
0.02 ملم |
|
دقة تحديد موضع المحور Y/Z |
0.02 ملم |
|
دقة تحديد المواقع المتكررة |
0.01 ملم |
|
الطلب البارومتري |
0.6Mpa-0.9Mpa |
|
ارتفاع |
2800 ملم |
|
المنطقة المغطاة |
3500*2800 مللي متر |
|
وزن |
9500 كجم |
تركز بنية الماكينة على الجمع بين الصلابة الهيكلية وقمع الاهتزاز لدعم أداء المعالجة عالي الدقة.
توفر قاعدة الجرانيت تخميدًا طبيعيًا للاهتزاز وثباتًا حراريًا ممتازًا، مما يساعد في الحفاظ على دقة الأبعاد أثناء التشغيل الآلي.
يتحرك الجسر القنطري على طول قاعدة الماكينة أثناء دعم نظام المغزل، مما يضمن وضع الأداة المستقر أثناء عمليات التشغيل الآلي.
توفر المحاور الخطية المؤازرة حركة سلسة ودقيقة، مما يتيح تحديد المواقع بدقة أثناء عمليات الطحن والحفر.
تم تصميم هيكل الماكينة للحفاظ على الصلابة أثناء عمليات القطع ذات التحميل العالي.
يمتص الجرانيت الاهتزاز بشكل طبيعي، مما يحسن استقرار المعالجة.
تحافظ المادة على ثبات الأبعاد حتى في ظل ظروف درجات الحرارة المختلفة.
يساعد تقليل التشوه الهيكلي في الحفاظ على دقة المعالجة أثناء التشغيل الممتد للماكينة.
تساهم ظروف القطع المستقرة في تحسين جودة سطح المعالجة.

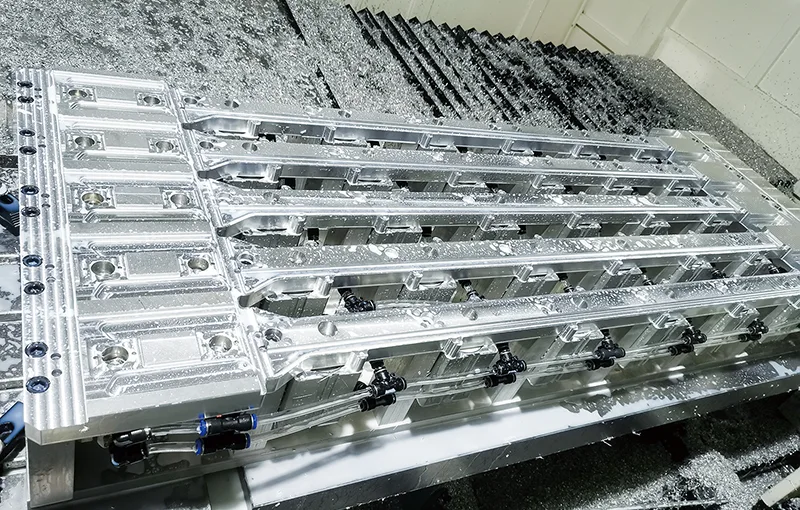

يعتبر مركز معالجة الرخام القنطري مناسبًا لتصنيع المكونات الدقيقة المختلفة بما في ذلك:
قواعد الآلات الدقيقة
لوحات العفن والأدوات
المكونات الهيكلية الصناعية
إطارات المعدات الدقيقة
أجزاء معدات أشباه الموصلات
المكونات الهيكلية للطيران
غالبًا ما تتطلب هذه الأجزاء دقة تصنيع عالية ودعمًا هيكليًا مستقرًا أثناء الإنتاج.
توفر TAICHUANG حلول معدات التصنيع المصممة لدعم الصناعات التحويلية الدقيقة. يتم تقديم مراكز معالجة قنطرية الرخام المقدمة من TAICHUANG كخيارات معدات للمصنعين الذين يبحثون عن منصات تشغيل CNC مستقرة.
المعدات المصممة لتصنيع الآلات عالية الدقة
آلات مناسبة لمعالجة المكونات الكبيرة
حلول تدعم بيئات التصنيع التي يتم التحكم فيها بالاهتزاز
المعدات التي تخدم قطاعات التصنيع الصناعية العالمية
تركز TAICHUANG على توفير حلول المعدات الموثوقة التي تدعم عمليات التصنيع المتقدمة.
ما هو مركز معالجة القنطرية الرخامية؟
مركز معالجة القنطرية الرخامية هو نظام تصنيع CNC يستخدم قاعدة آلة الجرانيت مدمجة مع هيكل على شكل جسر الرافعة لتوفير صلابة عالية واستقرار الاهتزاز أثناء المعالجة.
لماذا نستخدم الجرانيت بدلًا من الحديد الزهر لقاعدة الماكينة؟
يوفر الجرانيت تخميدًا ممتازًا للاهتزازات واستقرارًا حراريًا، مما يمكن أن يحسن دقة المعالجة في بعض التطبيقات عالية الدقة.
ما هي أنواع الأجزاء التي يمكن تشكيلها على هذا الجهاز؟
تشمل الأجزاء النموذجية قواعد الآلات الدقيقة، ولوحات الأدوات، وإطارات المعدات الصناعية، ومكونات أخرى كبيرة الدقة.
ما هي الصناعات التي تستخدم آلات CNC القائمة على الجرانيت؟
غالبًا ما تستخدم الصناعات مثل تصنيع معدات أشباه الموصلات، ومكونات الطيران، والأدوات الدقيقة، ومعدات التشغيل الآلي الآلات القائمة على الجرانيت.
هل الآلة مناسبة لقطع العمل الكبيرة؟
نعم. يسمح هيكل القنطرية بالتصنيع المستقر للمكونات المتوسطة والكبيرة.
