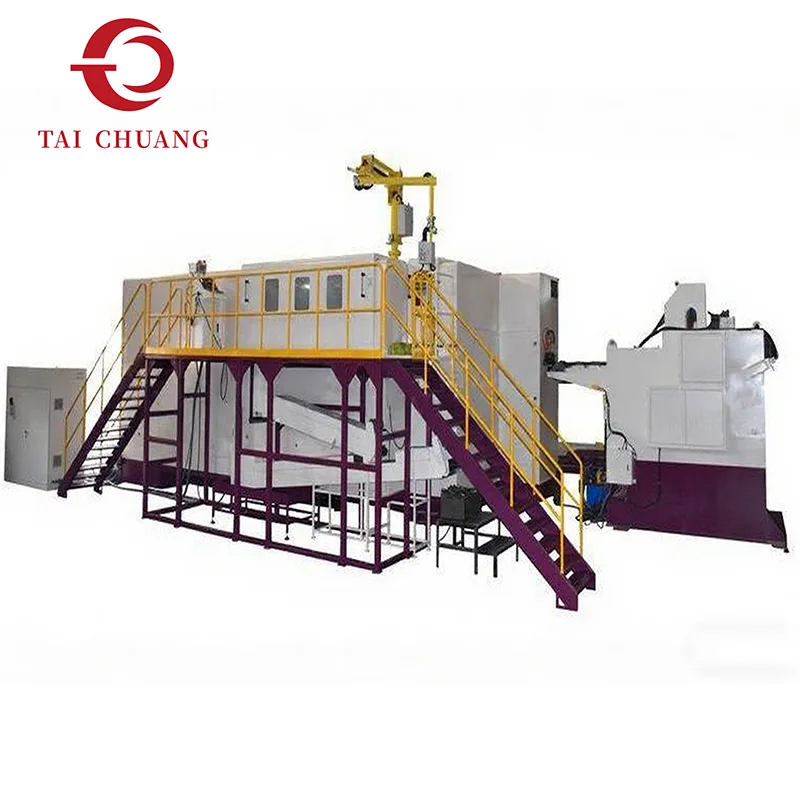

آلة التوجيه البارد ذات 6 محطات

إن أداء التشكيل متعدد المراحل هو الذي يحدد آلة التوجيه البارد المكونة من 6 محطات، والتي تقدمها الشركة المصنعة المحترفة، TAICHUANG، لتطبيقات التوجيه البارد الصناعية. يعمل التكوين المكون من ست محطات على توسيع تسلسل التشكيل لدعم الأشكال الهندسية للمكونات الأكثر تعقيدًا مع الحفاظ على تدفق المواد المستقر والتشوه المتحكم فيه أثناء الإنتاج المستمر للرؤوس الباردة.

إرسال استفسار

وصف المنتج

تم تصميمها بمحطة تشكيل إضافية في تسلسل الإنتاج، توفر آلة التوجيه البارد المكونة من 6 محطات قدرة تشكيل موسعة للأجزاء الأكثر تطلبًا. فهو يتيح تشكيل الأشكال الهندسية المعقدة تدريجيًا من خلال تشوه مستقر ومتحكم فيه.

أثناء التشغيل، يتم قطع الأسلاك أو القضبان المعدنية بالطول ونقلها بين المحطات، حيث تكمل كل خطوة جزءًا من عملية التشكيل. يؤدي توزيع التشوه عبر ست محطات إلى تحسين تدفق المواد وتقليل فرصة تراكم الضغط المفرط أثناء التشكيل.

توفر TAICHUANG آلة التشكيل على البارد هذه للمصنعين الذين يحتاجون إلى خطوات تشكيل إضافية تتجاوز ما يمكن أن تقدمه معدات التشكيل على البارد القياسية.

مواصفات المنتج

نموذج	وحدة	SJBP-66S	SJBP-86S	SJBP-86L	SJBP-106S
محطة تزوير	لا.	6	6	6	6
قوة تزوير	كلغ	53000	95000	105.000	115000
ماكس قطع ضياء	مم	Φ10	Φ13	Φ13	Φ16
الحد الأقصى لطول القطع	مم	100	100	200	133
نطاق السرعة	جهاز كمبيوتر شخصى / دقيقة	100-160	80-125	50-110	85-140
السكتة الدماغية P.K.O	مم	26	26	35	30
K.O.Stroke	مم	85	90	170	115
السكتة الدماغية الشريحة الرئيسية	مم	136	140	270	190
المحرك الرئيسي	كيلووات	18.5	22	30	30
حجم القطع المقطوع	مم	Φ32 * 45 لتر	Φ42*60 لتر	Φ42*60 لتر	Φ52*75 لتر
لكمة يموت الحجم	مم	Φ40*90 لتر	Φ45*115 لتر	Φ45*130 لتر	Φ53 * 115 لتر
حجم القالب الرئيسي	مم	Φ50*120 لتر	Φ60*120 لتر	Φ60*190 لتر	Φ75*135 لتر
يموت الملعب	مم	64	80	80	94
البعد الآلة	سم	350240170	420270200	520270200	460300210
رفع الوزن المرجعي	طن	15	18	21	23
ماكس تزوير ضياء على الرأس	مم	Φ14	Φ18	Φ18	Φ22
حجم الترباس العادي	مم	3-8	5-10	5-10	6-12
طول عرقوب فارغة	مم	15-70	15-77	30-160	15-110

نموذج	وحدة	SJBP-136S	SJBP-136L	SJBP-136LL	SJBP-166S	SJBP-166LL
محطة تزوير	لا.	6	6	6	6	6
قوة تزوير	كلغ	148,000	148,000	150.000	280.000	320.000
ماكس قطع ضياء	مم	Φ18	Φ18	Φ18	Φ23	Φ25
الحد الأقصى لطول القطع	مم	140	190	300	190	350
نطاق السرعة	جهاز كمبيوتر شخصى / دقيقة	60-105	60-100	42-75	50-80	30-60
السكتة الدماغية P.K.O	مم	30	40	40	40	45
K.O.Stroke	مم	115	170	280	170	320
السكتة الدماغية الشريحة الرئيسية	مم	200	270	380	274	490
المحرك الرئيسي	كيلووات	45	37	45	75	75
حجم القطع المقطوع	مم	Φ58 * 80 لتر	Φ58 * 80 لتر	Φ58 * 80 لتر	Φ75*100 لتر	Φ75*100 لتر
لكمة يموت الحجم	مم	Φ60*130 لتر	Φ60*130 لتر	Φ70*229 لتر	Φ75*185 لتر	Φ75*185 لتر
حجم القالب الرئيسي	مم	Φ94 * 190 لتر	Φ94 * 190 لتر	Φ100*305 لتر	Φ108 * 200 لتر	Φ108*345 لتر
يموت الملعب	مم	110	110	110	129	129
البعد الآلة	سم	460310220	550310220	750310260	650360260	870360300
رفع الوزن المرجعي	طن	30	35	42	56	65
ماكس تزوير ضياء على الرأس	مم	Φ25	Φ25	Φ25	Φ32	Φ32
حجم الترباس العادي	مم	8-14	8-14	8-14	10-18	10-18
طول عرقوب فارغة	مم	20-110	20-160	60-270	20-160	70-310

نموذج	وحدة	SJBP-206L	SJBP-206LL	SJBP-206LLT	SJBP-256S	SJBP-256LL
محطة تزوير	لا.	6	6	6	6	6
قوة تزوير	كلغ	420.000	420.000	480.000	500000	520,00
ماكس قطع ضياء	مم	Φ30	Φ30	Φ32	Φ36	Φ36
الحد الأقصى لطول القطع	مم	240	360	420	280	380
نطاق السرعة	جهاز كمبيوتر شخصى / دقيقة	40-65	40-60	30-60	30-60	30-55
السكتة الدماغية P.K.O	مم	50	50	90	55	50
K.O.Stroke	مم	220	325	380	230	320
السكتة الدماغية الشريحة الرئيسية	مم	346	496	560	330	510
المحرك الرئيسي	كيلووات	90	90	110	110	132
حجم القطع المقطوع	مم	Φ82*130 لتر	Φ82*130 لتر	Φ90*150 لتر	Φ92*130 لتر	Φ109 * 150 لتر
لكمة يموت الحجم	مم	Φ90*215 لتر	Φ90*215 لتر	Φ90*235 لتر	Φ120*270 لتر	Φ120*270 لتر
حجم القالب الرئيسي	مم	Φ125*240 لتر	Φ125*345 لتر	Φ125*400 لتر	Φ148*250 لتر	Φ148*355 لتر
يموت الملعب	مم	140	140	140	160	160
البعد الآلة	سم	800380320	870354320	1000390340	900470350	980470350
رفع الوزن المرجعي	طن	90	95	105	135	145
ماكس تزوير ضياء الرأس	مم	Φ44	Φ44	Φ44	Φ50	Φ50
حجم الترباس العادي	مم	12-22	12-20	12-20	16-30	16-28
طول عرقوب فارغة	مم	30-210	100-310	60-360	35-220	60-310

نموذج	وحدة	SJBP-276S	SJBP-306S	SJBP-306L	SJBP-426S
محطة تزوير	لا.	6	6	6	6
قوة تزوير	كلغ	660,000	700000	730.000	1,300,000
ماكس قطع ضياء	مم	Φ36	Φ41	Φ45	Φ55
الحد الأقصى لطول القطع	مم	320	320	400	460
نطاق السرعة	جهاز كمبيوتر شخصى / دقيقة	30-50	30-50	27-50	26-40
السكتة الدماغية P.K.O	مم	60	60	70	80
K.O.Stroke	مم	280	280	330	350
السكتة الدماغية الشريحة الرئيسية	مم	450	450	520	650
المحرك الرئيسي	كيلووات	160	185	200	375
حجم القطع المقطوع	مم	Φ129 * 180 لتر	Φ129 * 180 لتر	Φ129 * 180 لتر	Φ175*195 لتر
لكمة يموت الحجم	مم	Φ138*270 لتر	Φ138*270 لتر	Φ138*270 لتر	Φ195*330 لتر
حجم القالب الرئيسي	مم	Φ178*300 لتر	Φ185*300 لتر	Φ185*420 لتر	Φ238 * 430 لتر
يموت الملعب	مم	190	200	200	270
البعد الآلة	سم	950520450	950520450	1010520460	1360620500
رفع الوزن المرجعي	طن	170	200	220	380
ماكس تزوير ضياء الرأس	مم	Φ70	Φ80	Φ80	Φ90
حجم الترباس العادي	مم	16-27	20-30	24-36	30-42
طول عرقوب فارغة	مم	50-260	50-260	60-320	80-350

الميزات الرئيسية

القدرة على تشكيل الموسعة

من خلال ست محطات تشكيل مخصصة، تتيح لك ماكينة التجهيز على البارد المكونة من 6 محطات إكمال المزيد من خطوات التشكيل في دورة إنتاج واحدة. تفتح هذه المحطة الإضافية القدرة على إنتاج أشكال هندسية أكثر تعقيدًا لا يمكن تشكيلها على أجهزة المحطات القياسية المنخفضة.

التحكم في تدفق المواد

من خلال تشويه المواد تدريجيًا عبر محطات متعددة، تضمن الماكينة تدفقًا أكثر توازنًا للمواد وتحكمًا أفضل أثناء التشكيل. وينتج عن ذلك أبعاد أكثر استقرارًا، وتحسين جودة السطح، وتقليل الضغط على المادة التي يتم تشكيلها.

كفاءة الإنتاج

يتم إكمال كافة عمليات التشكيل الهامة في تمريرة واحدة عبر الماكينة. وهذا يلغي الحاجة إلى عمليات ثانوية أو إعدادات متعددة، مما يساعدك على تقليل وقت الإنتاج وتحسين الإنتاج الإجمالي.

عملية صناعية موثوقة

صُممت الماكينة خصيصًا للإنتاج اليومي المستمر، وتم تصميمها لتعمل باستمرار في بيئات التصنيع الصعبة. إنه يوفر أداءً مستقرًا، ووقت توقف منخفضًا، ومتانة طويلة الأمد للاستخدام الصناعي المنتظم.

التطبيقات

يتم استخدام آلة التوجيه البارد المكونة من 6 محطات لدينا على نطاق واسع لتصنيع مجموعة متنوعة من المكونات الدقيقة التي تتطلب تشكيلًا تدريجيًا وجودة مستقرة.

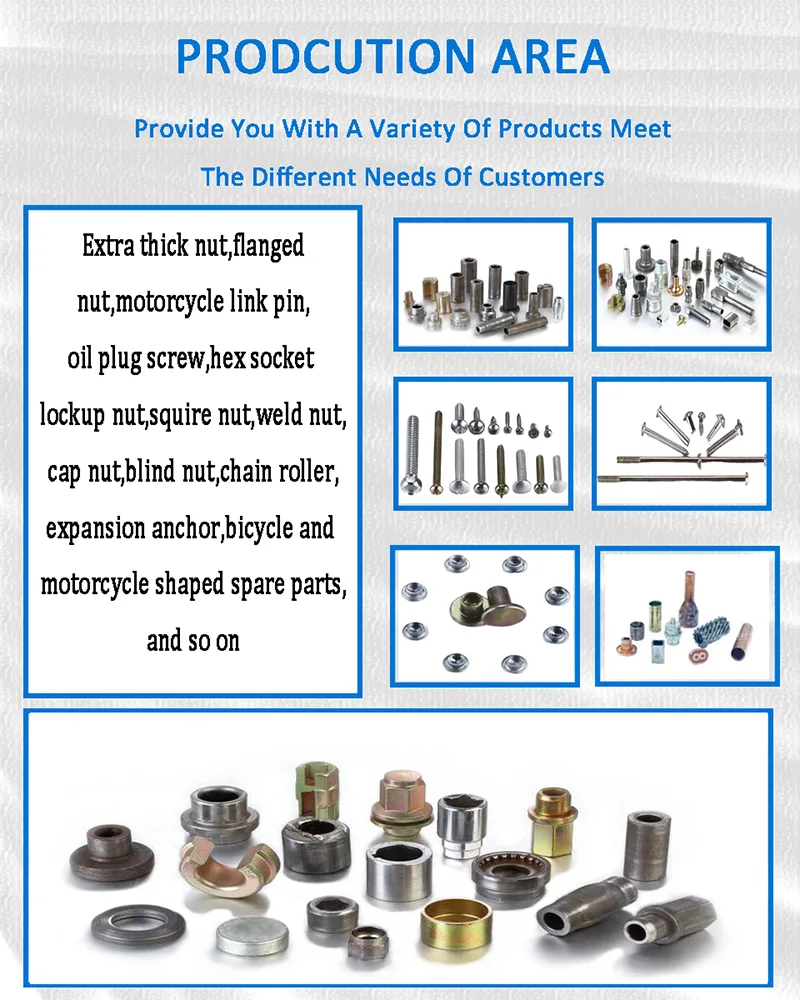

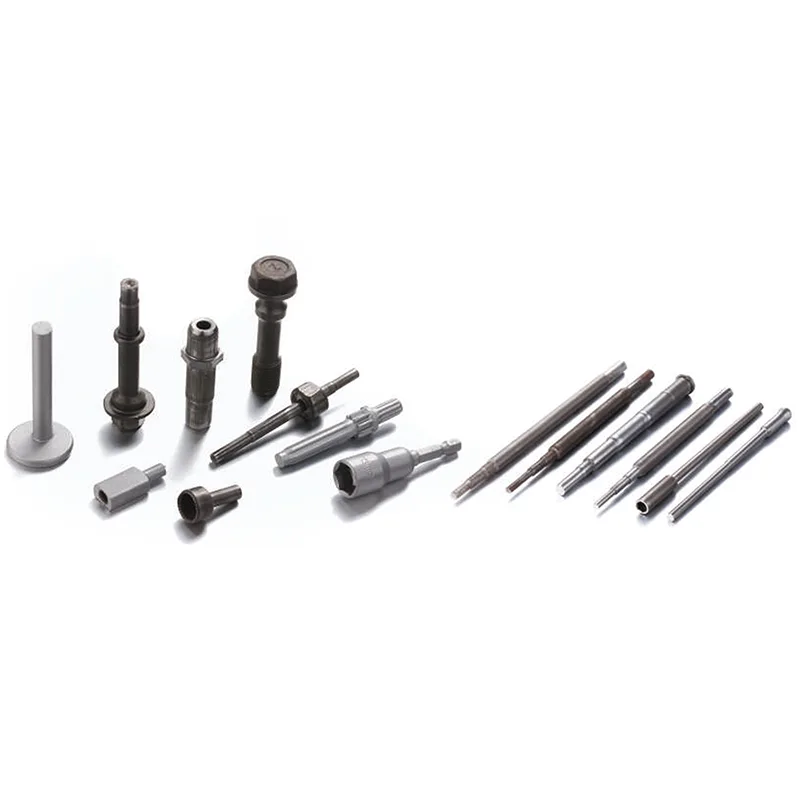

الأجزاء النموذجية المنتجة على هذا الجهاز تشمل:

· أعمدة متدرجة مع تغيرات قطرية متعددة

· أجزاء الأجهزة المصممة خصيصًا للتطبيقات الخاصة

· الموصلات الميكانيكية المستخدمة في التجميع والنقل

· البطانات الدقيقة مع متطلبات التسامح الصارمة

· تجهيزات صناعية مختلفة لأنظمة المعدات المختلفة

هذه الآلة مناسبة للشركات المصنعة التي تركز على المكونات المعدنية عالية الجودة، والتي تخدم صناعات مثل:

· تصنيع السيارات وتوريد قطع غيار السيارات

· أجهزة البناء وإنتاج المثبتات القياسية

· إنتاج الآلات العامة والمكونات الميكانيكية

· المعدات الصناعية وقطع التجميع

التعليمات

س1: ما هي ميزة الآلة ذات 6 محطات مقارنة بالطراز ذو 5 محطات؟

تتيح محطة التشكيل الإضافية عمليات تشكيل إضافية ومرونة أكبر عند إنتاج أجزاء أكثر تعقيدًا.

سؤال 2: هل الآلة مناسبة للإنتاج بكميات كبيرة؟

نعم. تُستخدم آلات المعالجة الباردة متعددة المحطات بشكل شائع في الإنتاج الضخم للمكونات المعدنية.

س 3: هل يعمل العنوان البارد على تحسين قوة المنتج؟

نعم. نظرًا لأن المادة يتم تشكيلها بدلاً من قطعها، فإن بنية الحبوب الداخلية تظل مستمرة، مما يؤدي إلى تحسين القوة.
